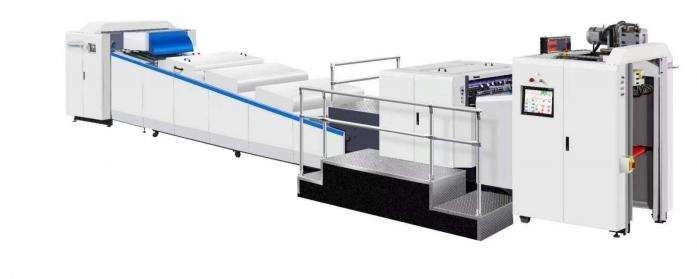

Станок для нанесения ультрафиолетового точечного покрытия NB-16

Машина для скоростного точечного и сплошного УФ-лакирования использует метод подачи листов с верхним захватом и качающимся движением, что обеспечивает максимальную производительность до 9000 листов в час. Система УФ-отверждения с тефлоновой конвейерной лентой обладает характеристиками высокой скорости, точной ориентации, эффективного отверждения и низкого энергопотребления.

После прохождения через лакировальную УФ-секцию лист передаётся тефлоновой лентой. Это предотвращает нагрев захватов высокотемпературным УФ-излучением, защищая их от повреждения или деформации и обеспечивая простоту обслуживания.

Характеристики:

Точность совмещения при лакировании ±0,2 мм

Максимальный размер листа 730 × 1060 мм

Минимальный размер листа 310 × 406 мм

Максимальная площадь лакирования 720 × 1040 мм

Толщина бумаги 80–500 г/м²

Производительность 9000 листов/час

Толщина нанесения лака 0,015 – 0,06 мм

Диапазон вязкости 150–250 сПз (CPS)

Максимальная высота стопы 1200 мм (не включая 100 мм паллеты)

Вес машины 8000 кг

Габариты (Д × Ш × В) 10460 × 2725 × 1930 мм

Потребляемая мощность 44 кВт (для лаков на основе растворителя) / 40 кВт (для водных лаков)

Параметры воздушного компрессора 4 кВт, 0,8 МПа, 0,6 м³/мин

Компрессор не включен в стоимость

Описание:

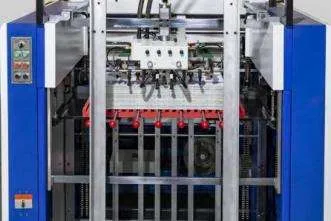

Автоматический податчик: Высокоскоростной самонаклад с четырьмя захватными и четырьмя подающими присосками обеспечивает плавную подачу листов.

Двойное устройство обнаружения

Устройство для подачи листов

Система подачи листов с верхним поворотом позволяет плавно и с высокой скоростью подавать листы точно в цилиндр высокого давления.

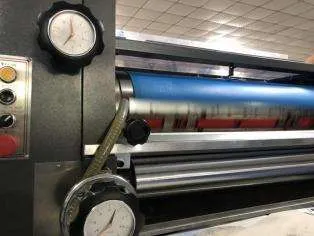

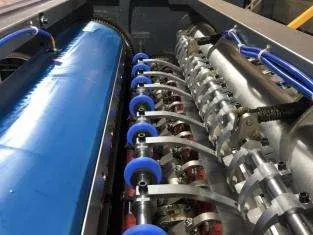

Подача лака: Стальной и резиновый валики в сочетании с конструкцией, включающей дозирующий валик реверсивного действия и ракельный нож, обеспечивают контроль расхода и объёма наносимого лака. Это позволяет точно соответствовать требованиям продукции и упрощает управление процессом.

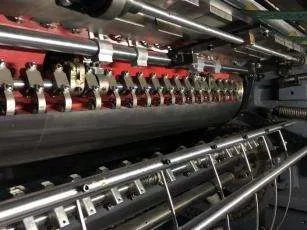

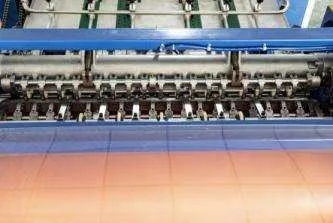

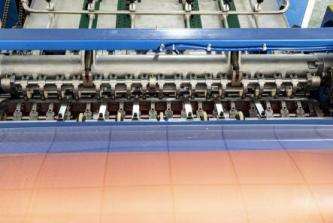

Передающий блок

После передачи листа с прессового цилиндра на захваты, воздушная подушка поддерживает и плавно переворачивает лист, предотвращая повреждение (царапины) его поверхности.

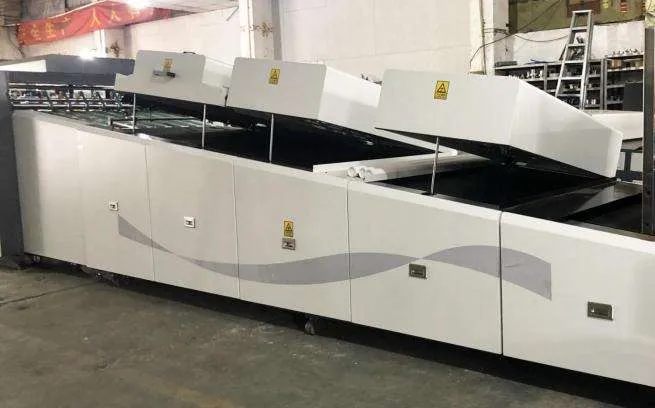

Блок сушильного канала

Данный блок обладает двойной функциональностью и включает УФ-сушилку, ИК-сушилку и устройство подачи горячего воздуха, что позволяет работать как с УФ-лаком, так и с водно-дисперсионным лаком.

Стандартная комплектация машины включает 3 УФ-лампы общей мощностью 27 кВт и 24 ИК-лампы общей мощностью 24 кВт.

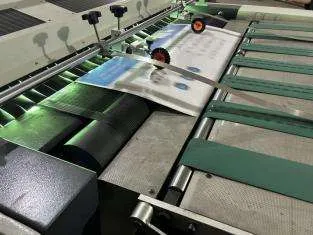

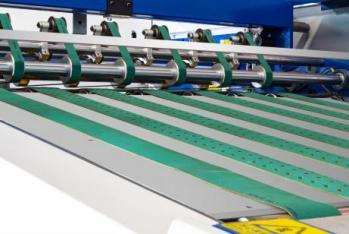

Конвейерная система

Верхняя и нижняя конвейерные ленты формируют лист с небольшим изгибом для обеспечения плавной транспортировки.

Система обнаружения замятия бумаги: При застревании листа в транспортирующем модуле машины мостовая плита автоматически открывается и возвращается в исходное положение после устранения проблемы.

Приемное устройство

Автоматическое пневматическое подбивание листов, управляемое фотоэлектрическим датчиком, обеспечивает аккуратную укладку и автоматическое опускание стопы.

Электронное управление позволяет безопасно и быстро отбирать пробные листы для проверки качества.

Стандартная комплектация оборудования включает

Автоматический потоковый самонаклад

Максимальная высота загрузки: 1200 мм (без учета поддона);

Передние направляющие с отводом вниз;

Боковые направляющие с постоянно вращающимися прижимными роликами;

Механический и электрический детекторы двойного листа;

Контроль пропуска и перекоса листа с помощью фотоэлектрического датчика;

Устройство аварийной остановки;

Защитная планка от попадания посторонних предметов;

Защитный механизм подъема загрузочного стола;

2-вальная и 2-цилиндровая система УФ-лакировального аппарата

Офсетное устройство подачи листа с верхним отводом;

Захваты нажимных валиков для тонкой/толстой бумаги;

Двухвальная система подачи лака с фиксированным расходом и равномерным слоем; Два вала в начале основного лакировального аппарата для легкой замены фотополимерной формы.

Автоматическая циркуляционная система с терморегулируемым электронагревательным лаковым резервуаром объемом 40 кг

Централизованная система смазки для удобного ежедневного обслуживания;

Двигатель для медленного точного перемещения (дюймирования);

Круглая маховая рукоятка с предохранительным устройством;

Система ИК-сушки

Предназначена для нагрева водно-дисперсионного лака.

Всего 8 комплектов ламп.

Оборудование УФ-отверждения и конвейер

УФ-лампы в оборудовании для отверждения;

Предохранительные устройства

Режим полной/половинной мощности ламп; автоматическое переключение на половинную мощность при пропуске листа;

Устройство контроля температуры с защитой безопасности;

Защитный кожух, предотвращающий утечку УФ-излучения;

Автоматическое отключение ламп при остановке транспортерной сетки;

Конвейер с тефлоновой сеткой

Вакуумные присоски по всей длине нижней части;

Устройство автоматической коррекции сетчатой ленты;

Транспортерная сетка работает синхронно с электроприборами основной машины с совместной регулировкой скорости и отдельной точной настройкой;

Автоматическое приемное устройство

Максимальная высота загрузки: 1200 мм (без учета поддона);

Счетчик листов;

Направляющее устройство для тонкой бумаги;

Предохранительное устройство для подъема приемного стола;

Вакуумный транспортер (с присосками);

Регулировка скорости с помощью частотного преобразователя, клеммные соединения, управление ПЛК

В стоимость включены пуско-наладочные работы
