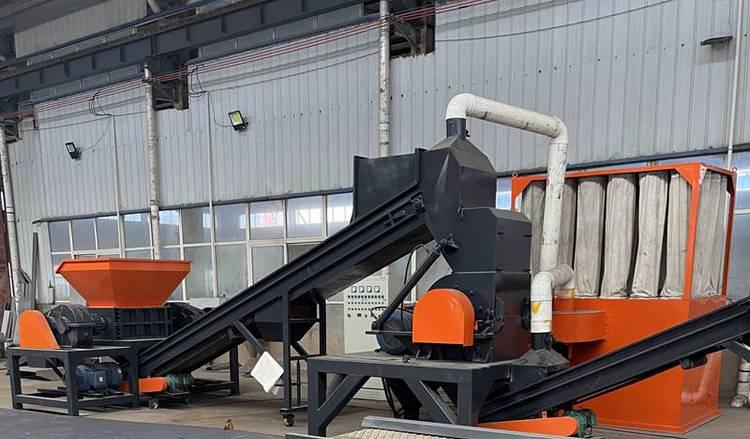

Этот проект используется для утилизации отработанных шин. К типам шин относятся шины для легковых автомобилей и грузовиков. Через всю шину до измельчения, дробления и просеивания производят резиновые гранулы толщиной 1-5 мм.

ТРЕБОВАНИЯ

Название материала: отработанная шина

Технические характеристики материала наружный диаметр шины ≤ Φ1000 мм

Технические характеристики готового изделия менее 5 мм

Производительность по обработке около 600 кг/час

Способ управления производственной линией автоматическая производственная линия

Общая мощность производственной линии 122 кВт

Потребление энергии 122* 0,7= 85,4 кВтч

Требуется 2-3 работника в зависимости от квалификации

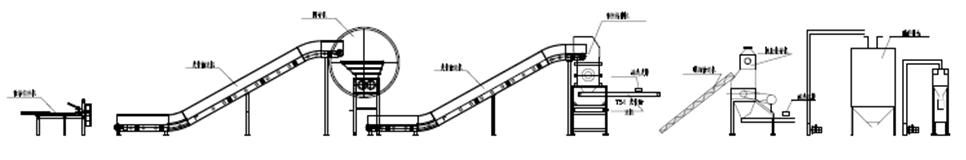

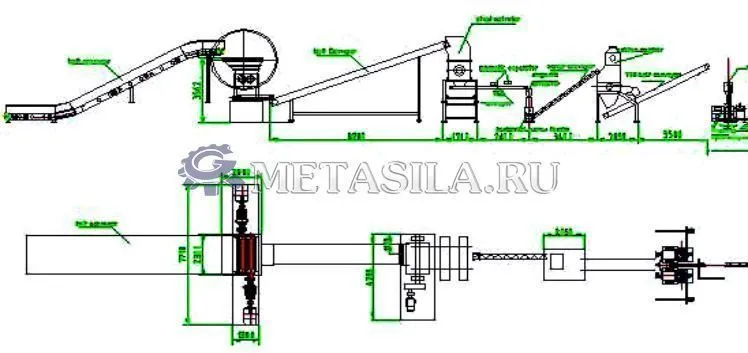

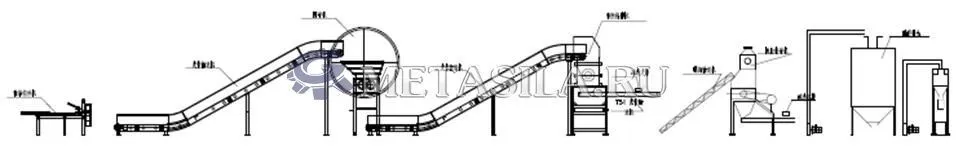

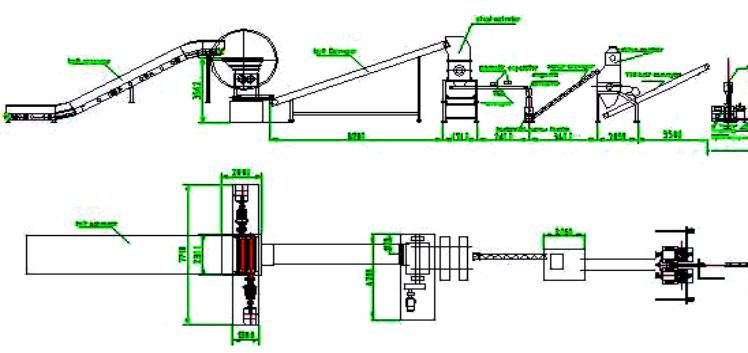

РАЗМЕРЫ УСТАНОВКИ ПРОЕКТНОГО ОБОРУДОВАНИЯ

Длина 18000мм

Ширина 2500мм

Высота 4200мм

ОСНОВНОЕ ОБОРУДОВАНИЕ

1 Ленточный конвейер для транспортировки материалов, соединяющий основную производственную машину. 4 комплекта

2 Измельчитель. Измельчите шину непосредственно на блоки. 1 комплект

3 Сепаратор стальной проволоки. Измельчите блок шин, чтобы отделить проволоку и волокно. 1 комплект

4 Резиновый гранулятор. Измельчают в резиновые гранулы, затем дополнительно отделяют тонкую стальную проволоку и волокно. 1 комплект

5 Магнитный сепаратор. Извлеките стальную проволоку, которая отделилась в процессе производства. 2 комплекта

6 Волокноотделитель. Удалите волокна, которые отделились в процессе производства. 2 комплекта

7 Просеивающая машина. Конечные частицы резины, полученные путем просеивания, делятся на 0-1 Мм, 1-3 Мм И 3-5 Мм.

8 Электрический шкаф управления. Управляет автоматической работой всей производственной линии. 1 комплект

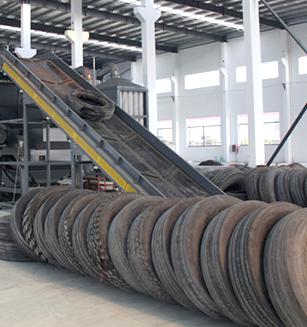

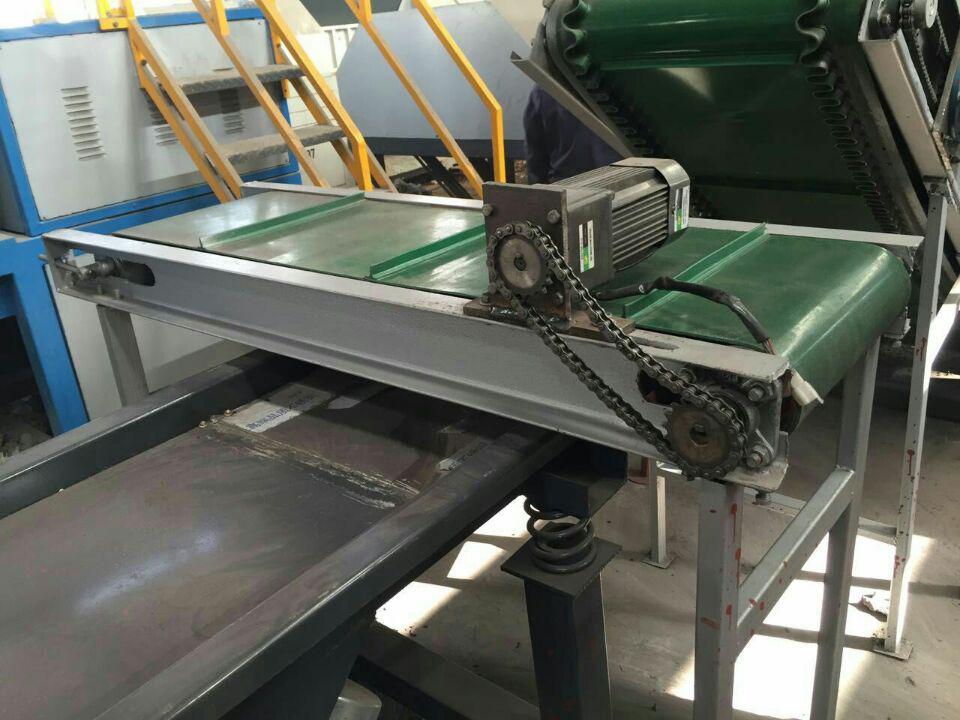

Ленточный конвейер

Мощность 0,75кВт*3+1,5 кВт

Вес 650 Кг За Комплект

Размеры 6000 х 1200 х 600 мм

Описание: Передайте материалы в измельчитель, сепаратор и гранулятор

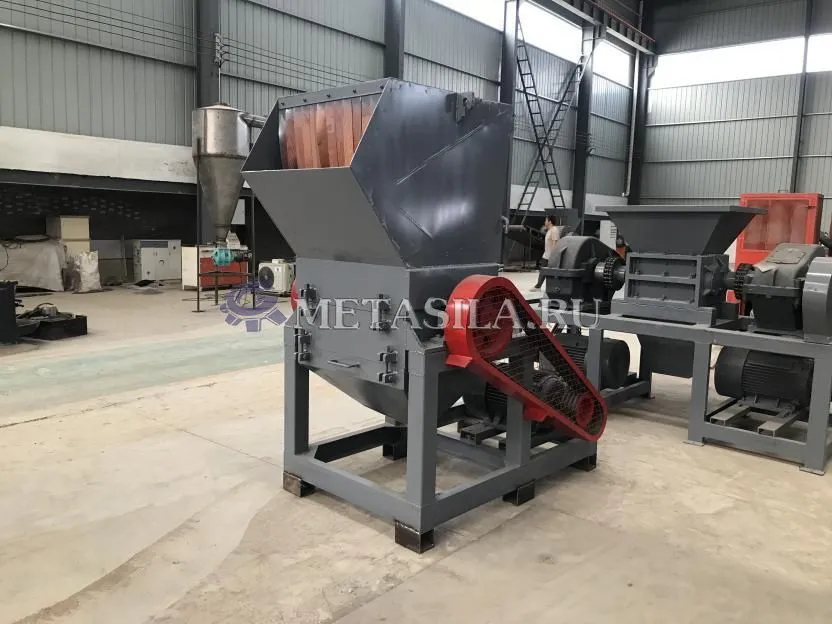

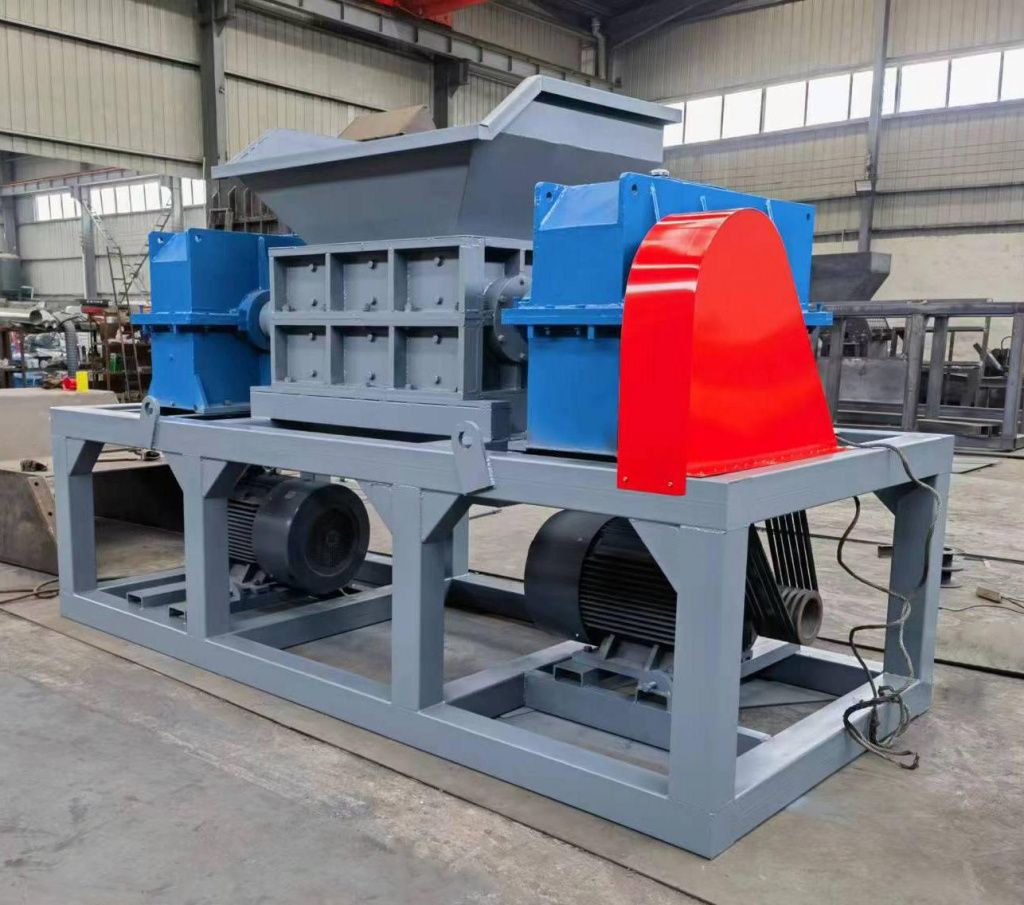

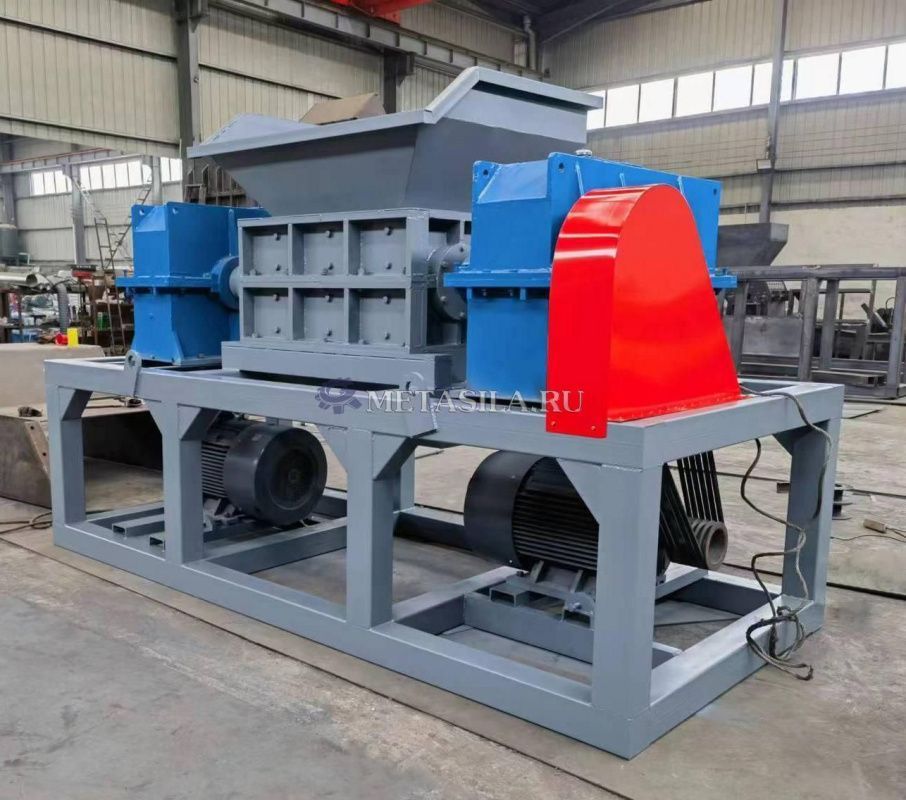

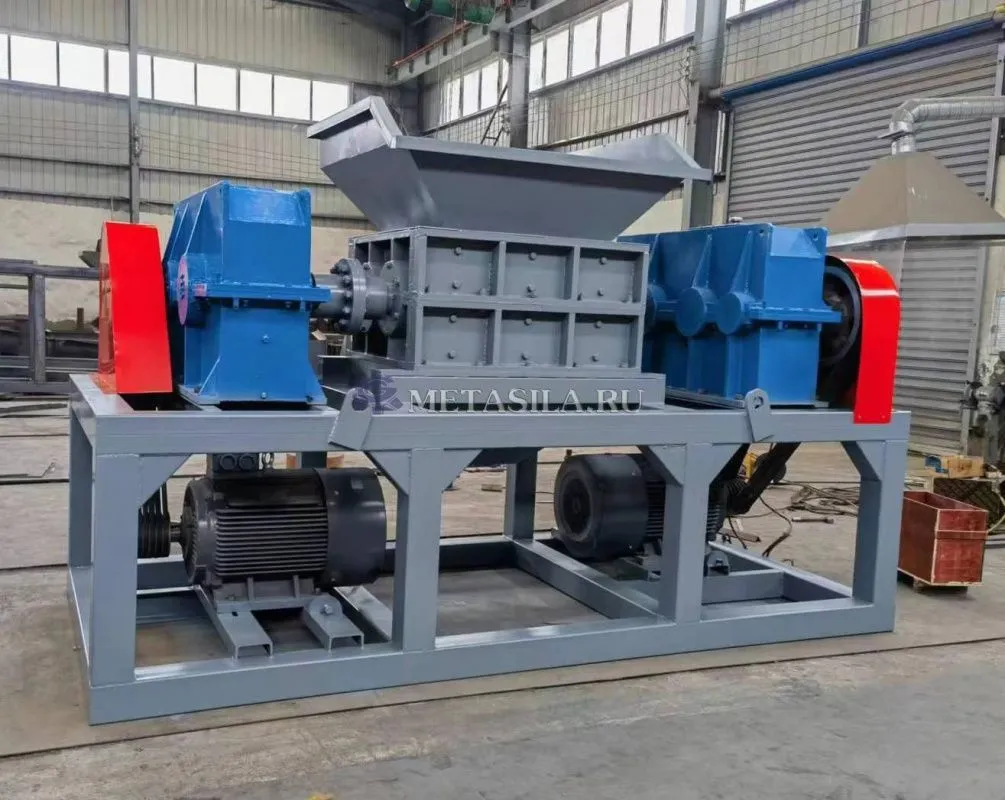

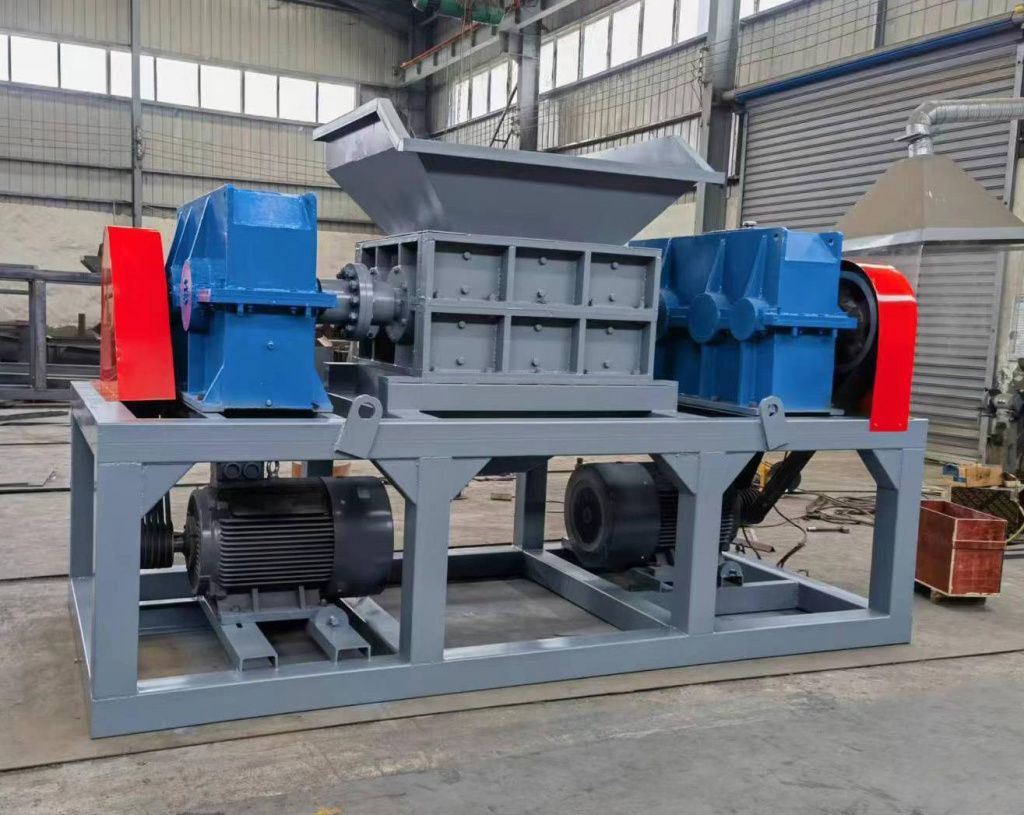

Двухвальный измельчитель шин

Мощность 22 кВт*2

Загрузочное отверстие 800x460 мм

Вес 3250 Кг

Размеры 2700x1200x1800 мм

Описание: Вся шина после вытягивания измельчается на резиновые блоки толщиной 30-50 мм.

Сепаратор стальной проволоки

Мощность 37 кВт

Размер сетки по запросу

Размер загрузочного отверстия 800 x 320 мм

Вес 1250 Кг

Размеры 2000×1300×1800 мм

Описание: Измельчите резиновый блок в частицы размером 15 мм отделяют проволоку от резины

Резиновый гранулятор

Мощность 30 кВт

Размер сетки Φ4.75 мм (4 сетки)

Вес 1100 Кг

Размеры 2000 × 1300 × 1800 мм

Описание: Измельчите частицы резины до более мелких гранул размером 0-5 мм (0-15 меш)

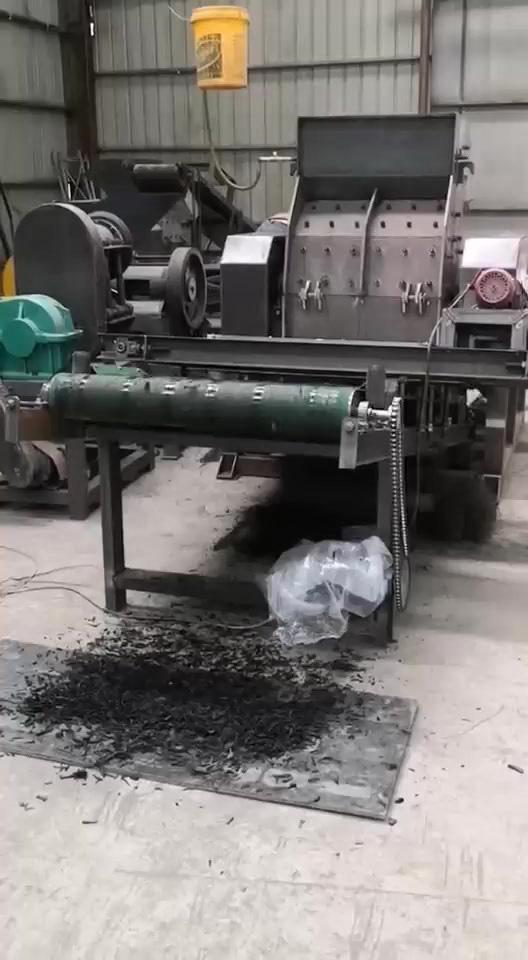

Магнитный сепаратор

Мощность 0,55 кВт

Постоянный магнит магнитного типа

Вес 180 Кг

Размеры 1200 × 500 × 1300 мм

Описание: Отделите стальную проволоку от частиц резины

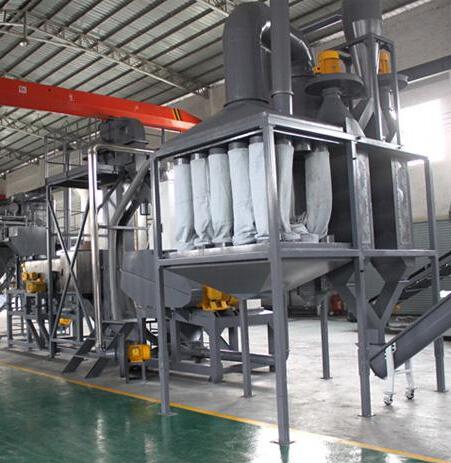

Волоконный сепаратор

Мощность 3 кВт*2

вес 180 кг

Размеры 1000 × 1000 × 2100 мм

Описание: Удаляйте волокна и пыль, защищайте окружающую среду и здоровье работников во время производства резины

Грохочущая машина

Мощность 0,22 кВт

Вес 210 Кг

Размеры 1800 × 600 × 1000 мм

Описание: Просеивание резиновых гранул различных размеров

Система линейного управления

вес 35 кг

Размеры 1200 × 650 × 350 мм

Описание: Контролируйте работу всего линейного оборудования, у каждого хоста есть отдельный шкаф управления

В стоимость включены пуско-наладочные работы
