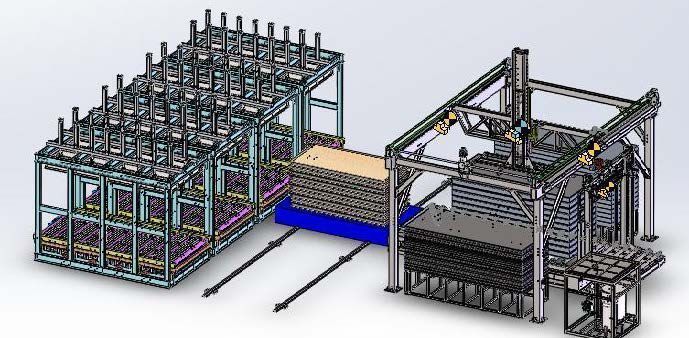

Автоматическая линия для производства SIP-панелей (полный цикл)
Габариты готовой продукции:
· Максимальная длина: 4200 мм
· Максимальная ширина: 1300 мм
· Общая толщина: 50–150 мм
Производительность: 300–400 шт./день (при толщине 100 мм и времени прессования 1 час)
(Для увеличения мощности можно дополнительно добавлять пресс-машины, максимум до 8 прессов)
Клей: однокомпонентный клей
Время прессования: 60 минут
Необходимое количество рабочих: 1 человек
Площадь оборудования: 18 м × 12 м
Манипулятор (робот) для загрузки
Макс. размер панели 4200*1300 мм
Вес захвата 200 кг
Скорость захвата 0,5 м/сек
Ход подъема 2000 мм
Способ захвата: Пневматическая присоска
Мощность двигателя 11 кВт
Напряжение 380 В / 50 Гц
PLC (программируемый контроллер) Siemens
Электроаппаратура Schneider
Серводвигатель Schneider
Габариты оборудования 5600*5900*4800 мм
Система нанесения клея (поливная/заливочная система)
Однокомпонентная портальная подъемно-опускная машина для нанесения клея
Тип клея: Однокомпонентный клей
Вязкость клея 3000-15000 мПа·с
Расход клея 60-150 г/м²
Ширина клеевой полосы 1300 мм
Скорость изменения ширины клеевой полосы 100-10 мм
Расстояние между клеевыми полосами 10 мм
Длина клеевой полосы 4200 мм
Скорость нанесения клея 15 м/мин
Точность нанесения клея ±5 г/м²
Высота рабочей зоны (регулируемая) 0-1300 мм (регулируется)
Размеры СИП-панелей 1300x4200 мм (ДxШ)
Система синхронизации укладки плит: Да
Диапазон длины используемого материала 600-4200 мм
Диапазон толщины используемого материала 30-400 мм
Давление сжатого воздуха 6-8 бар
Расход воздуха 500 м³/цикл
Компрессор не включен в стоимость
Электропитание 380 В / 50 Гц
Потребляемая мощность 20 кВт
Объем клеевых баков 150 л
PLC (программируемый контроллер) Siemens
Электроаппаратура Schneider
Серводвигатель Mitsubishi/Huichuan
Габариты оборудования 2350*6800*2700 мм
Транспортная платформа для перемещения материала
Мощность двигателя перемещения 2 кВт
Мощность конвейерного двигателя 1,5 кВт
Напряжение 380 В / 50 Гц
Поперечная скорость 0,5 м/сек
Габариты оборудования 4500*1400*400 мм
Электроаппаратура Schneider
Система прессования
Длина зоны прессования 4200 мм
Ширина зоны прессования 1300 мм
Высота зоны прессования 900-1300 мм
Ход верхней плиты 500 мм
Усилие прессования 1000 кг/м²
Рабочее давление 6-8 бар
Мощность двигателя 4*1,5 кВт
Напряжение, В/Гц 380/50
Способ создания давления: Пневматический
Габариты оборудования 4500*2000*3000 мм
В стоимость включены пуско-наладочные работы
