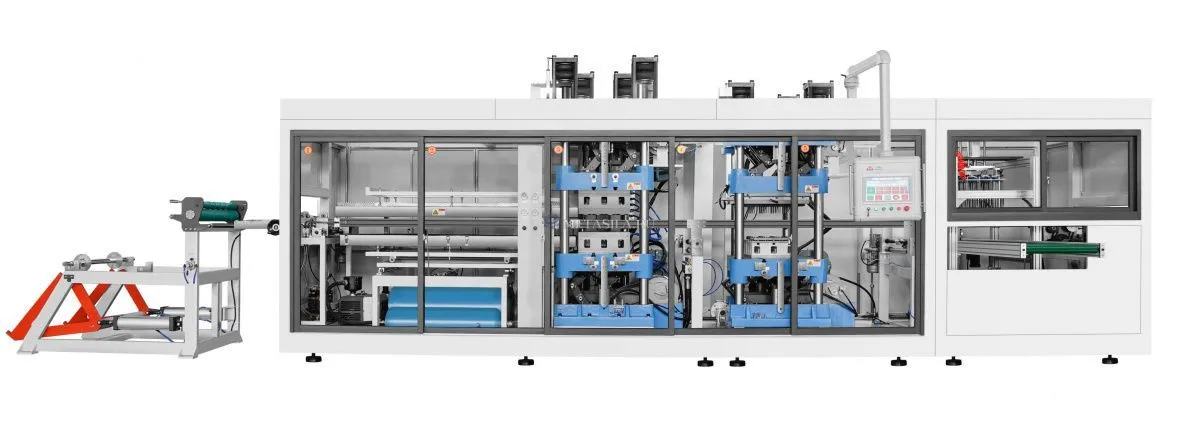

Состав линии:

1.      Формовочный пресс

2.      Воздушный компрессор винтового типа

3.      Чиллер

4.      Воздушный резервуар 1,0 м3

Стоимость дополнительной пресс формы: от 16000$.

Источник питания: 380 В/50 Гц, 3 фазы, 4 провода.

Машина сочетает в себе формование, штамповку, резку и укладку в штабель, широко используемый и подходящий для большинства запросов клиентов, он может производить пластиковые лотки, контейнеры, коробки, крышки и т.д.

Машина полностью приводится в движение серводвигателем. Стабильная работа, низкий уровень шума, высокая эффективность, высокое качество.

Пресс для изготовления пластиковых контейнеров является одним из ключевых элементов в линии производства пластиковых контейнеров. Пресс для изготовления контейнеров из пластика обычно состоит из двух пластин - верхней и нижней - между которыми помещается материал для формовки.
Прессы для изготовления пластиковых контейнеров, как и другие типы оборудования для производства пластиковых изделий, могут иметь различные конфигурации и размеры для соответствия различным требованиям производства.

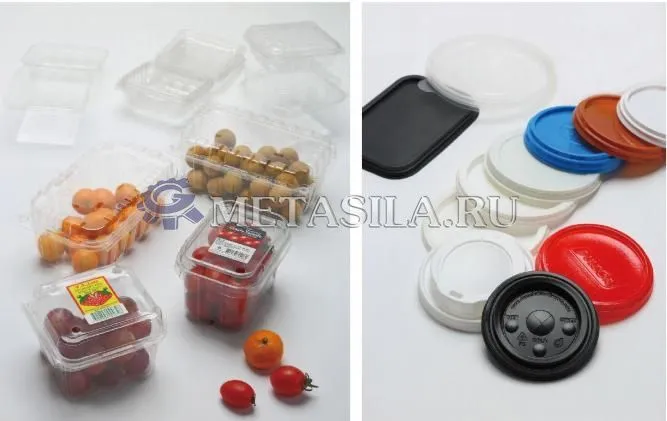

Образец:

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

Площадь формования 700мм х 600мм

Глубина формования (макс.) 130 мм

Толщина листа 0,2-2,0 мм

Скорость формования (макс.) 30 раз/мин

Давление воздуха 0,6-0,8мпа

Расход воздуха 3,6 м3/мин

Расход воды 0,7 м3/ч

Ширина листа (макс.) 730 мм

Подходящий лист PP, PS, HIPS, ПЭТ, ПВХ, PLA и т.д.

Источник питания переменного тока 380 В, 50 Гц, трехфазный, четырехпроводный

Используемая мощность 95 кВт

Номинальная мощность 190 кВт

Мощность нагрева 118 кВт

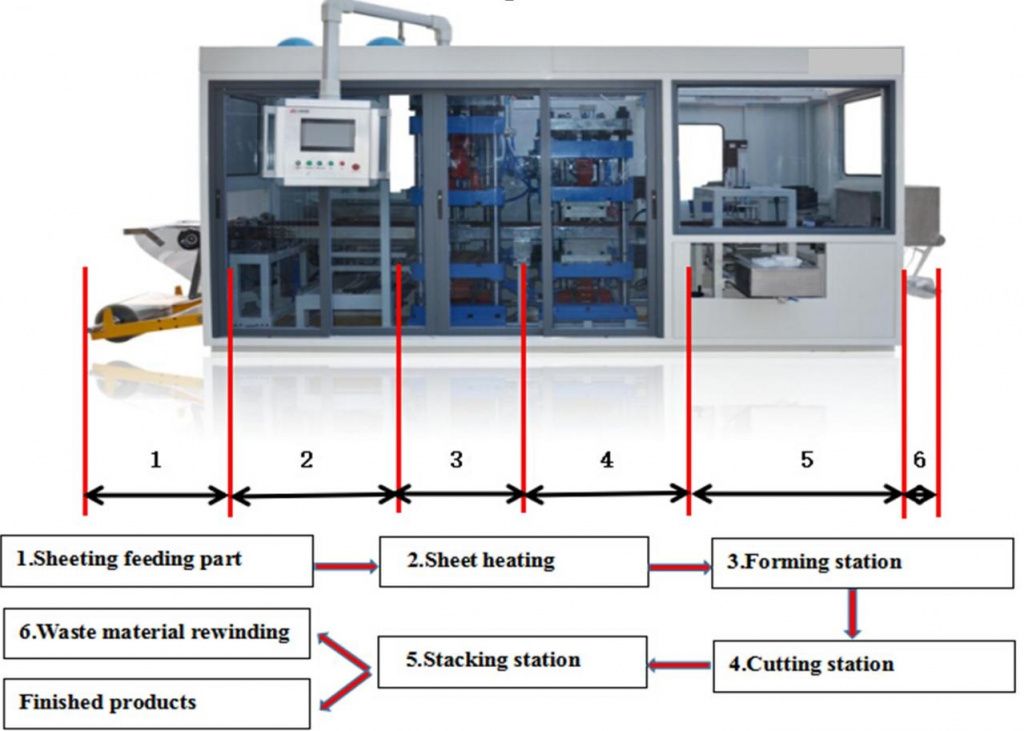

Процедура формования-резки-укладки в штабель

Размер L 13000 * W 4700 * H 2750 мм

Вес около 19,0 Т

ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ

Фильтр CKD (Япония)

Формовочный клапан NORGREN (Великобритания)

ПЛК/сервопривод/серводвигатель Delta (Тайвань)

Бесконтактный переключатель/ твердотельное реле FOTEK (Тайвань)

Контактор переменного тока\автоматический выключатель SCHNEIDER (Франция)

Электромагнитный клапан Jinqi (Тайвань)

Обогреватель Elstein (Германия)

Вакуумный насос ЭЛМО РИДТШЛЕ (Германия)

Рабочие станции приводятся в движение устойчивыми четырьмя направляющими стойками (сталь GCr15, снаружи покрыта твердым хромом). Износостойкий и продлевающий срок службы оборудования

Рабочая станция, подача листа и прокатная часть полностью управляются серводвигателем, что делает их более точными и эффективными.

Керамический нагреватель (Германия · ELSTEIN) оснащен вакуумной изоляцией из хлопка, что обеспечивает быструю реакцию, короткое время обработки и экономию энергии.

Промышленный ручной интерфейс имеет функцию хранения. Все параметры можно сохранить в рецептах, это удобно для использования в следующий раз.

Держатель материала сочетается со станком для экономии места в мастерской, и им легко управлять.

КРАТКОЕ ОПИСАНИЕ

1. Каждая станция приводится в движение кривошипно-рычажной конструкцией.

2. Подающая и нагревательная части оснащены оптико-электронным переключателем для предотвращения ошибок в производственном процессе.

3. Зубчатая цепь из 65 #Mn, помогающая транспортировать лист. Алюминиевые направляющие с водяным охлаждением позволяют экономить воду.

4. Машина использует ПИД-температурную систему, она показывает высокую точность и

допуск контроля температуры ≈1℃.

5. Имеется устройство для быстрой замены пресс-формы, которое чрезвычайно сокращает время замены пресс-формы.

6. Каждый серводвигатель имеет защиту от перегрузки.

7. Раздвижные двери имеют функцию сигнализации.

ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ

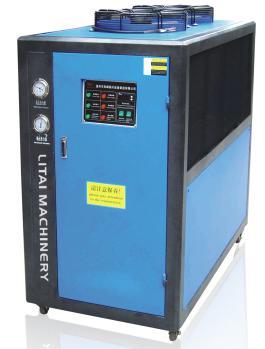

Охладитель

Охлаждение пресс-форм, направляющих и гидравлической системы во время работы

машины.

Хладагент R22

Охлаждающий вентилятор 0,55кВт*2

Объем резервуара для воды 150Л

Номинальная мощность 13,6 кВт

Источник питания 3PH-380V/50 Гц

Размер l1500xw850xh1450 мм

Вес750 кг

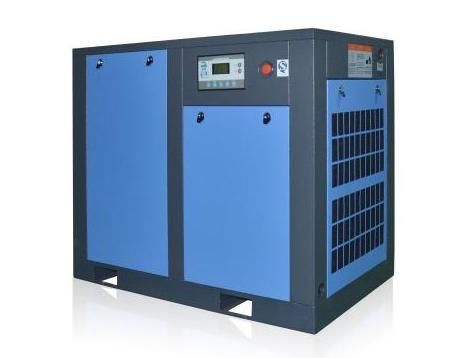

Воздушный компрессор

Получение достаточного количества воздуха во время формования.

Рабочее давление0,8мпа

Вытеснение воздуха3.6м3/мин

Мощность двигателя22 кВт

Источник питания3PH-380V/50 Гц

Размер l1150xw900xh1350 мм

Воздушный резервуар

Вспомогательная часть системы сжатия воздуха, поддерживающая стабильность давления воздуха.

Объем1.0м3

Давление0,8Мпа

Расчетная температура150℃

Общая высота2400 мм

Внутренний диаметр800 мм

Интерфейс предохранительного клапана Rp11/2

Интерфейс сливного клапана R ½

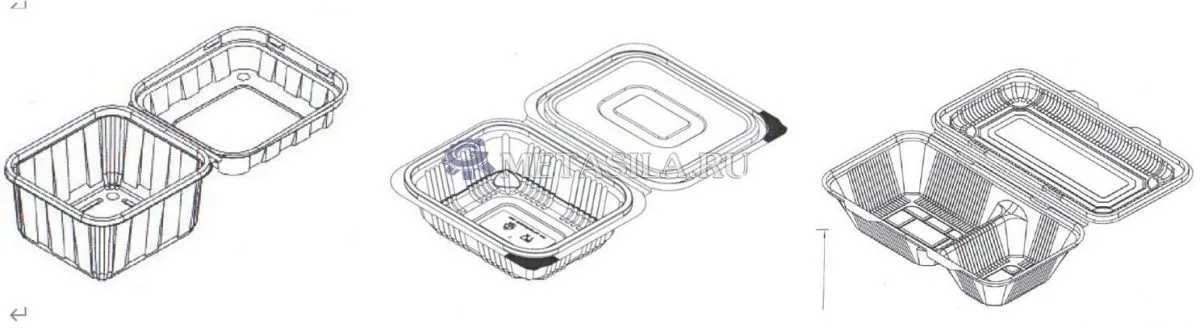

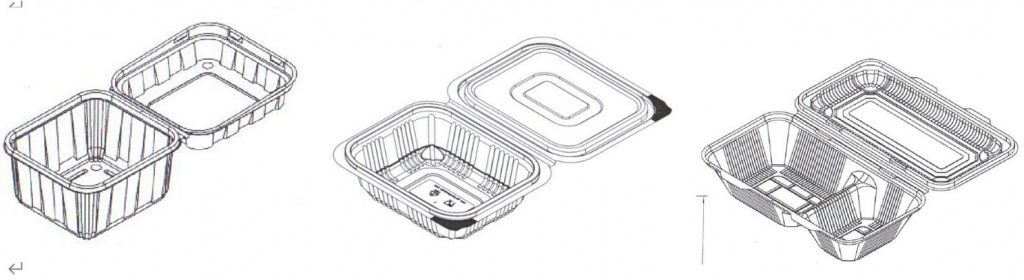

ОБРАЗЦЫ ЧЕРТЕЖЕЙ
