В комплект поставки входят:

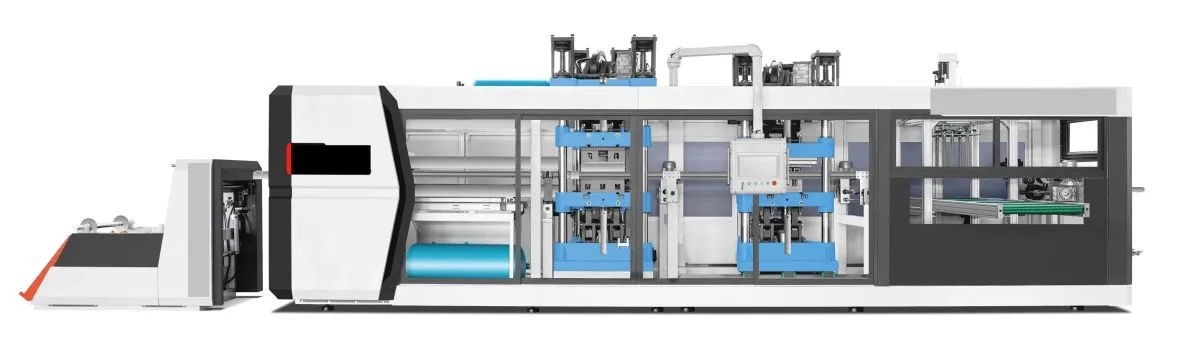

Трехпозиционная термоформовочная машина

Воздушный компрессор 7 м3/мин

Чиллер 15F

Воздушный бак объемом 2 м3

Пресс-форма. 1 комплект.

Для производства каждого вида контейнера нужна отдельная пресс-форма.

Стоимость дополнительной пресс формы – 20800 $

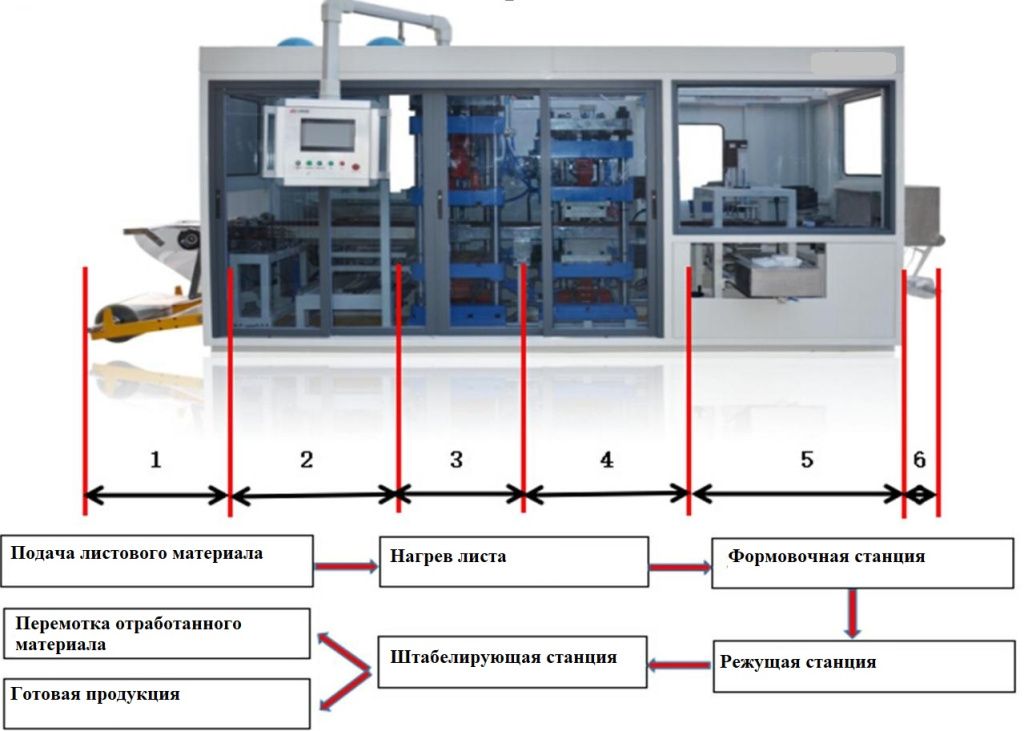

Эта линия объединяет в себе процессы формования, штамповки, резки и укладки в штабель. Широко используемая и подходящая для большинства запросов клиентов, она позволяет изготавливать пластиковые лотки, контейнеры, коробки, крышки и т.д.

Машина полностью приводится в действие серводвигателем.

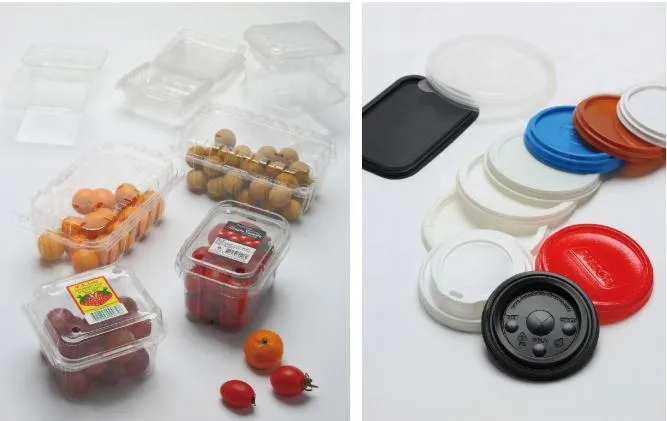

Образец:

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Площадь формования 820 x 650 мм

Глубина формования (макс.) 140 мм

Толщина листа 0,2-1,6 мм

Скорость формования (макс.) 30 раз/мин

Давление воздуха 0,6-0,8МПа

Расход воздуха 4,5 м3/мин

Расход воды 0,7 м3/ч

Ширина листа (макс.) 850 мм

Подходит для листов PP, PS, HIPS, PET, ПВХ, PLA и т.д.

Источник питания: переменный ток 380 В, 50 Гц, трехфазный, четырехпроводный

Потребляемая мощность 100 кВт

Номинальная мощность 199 кВт

Мощность нагрева 140 кВт

Процедура формовки-резки-укладки

Размеры L11800*W4500*H2800 Мм

Вес около 17,0 Т

ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ

Фильтр CKD (Япония)

Формовочный клапан NORGREN (Великобритания)

ПЛК/сервопривод/серводвигатель Delta (Тайвань)

Бесконтактный выключатель/ твердотельное реле FOTEK (Тайвань)

Контактор переменного тока/автоматический выключатель SCHNEIDER (Франция)

Электромагнитный клапан Jinqi (Тайвань)

Нагреватель Elstein (Германия)

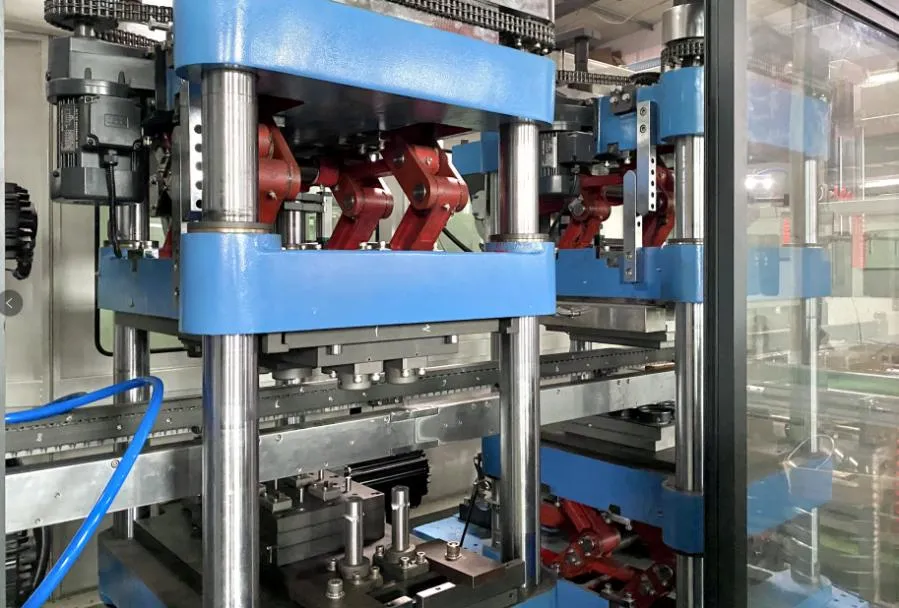

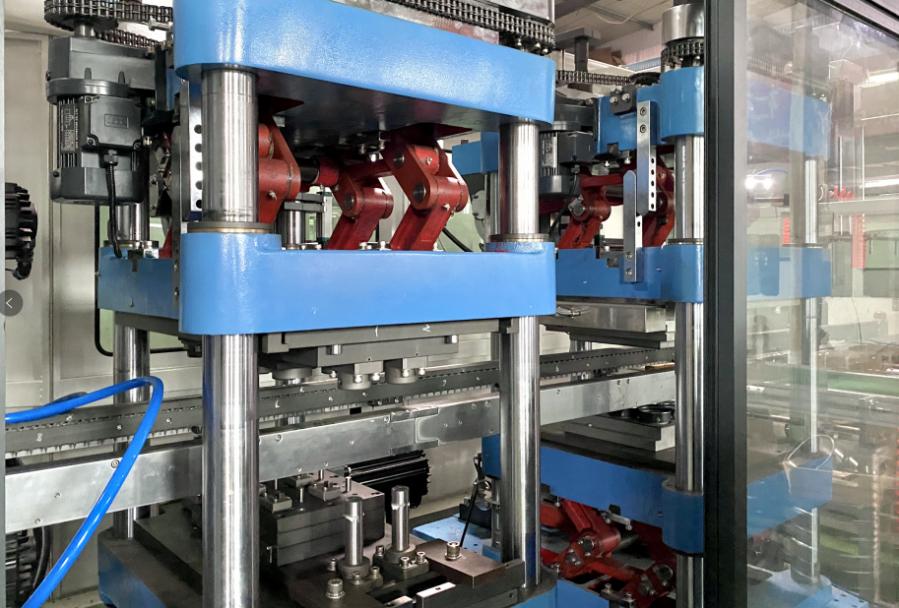

Рабочие станции приводятся в движение четырьмя устойчивыми направляющими стойками (сталь GCr15, снаружи покрыта твердым хромом). Они устойчивы к износу и продлевают срок службы оборудования.

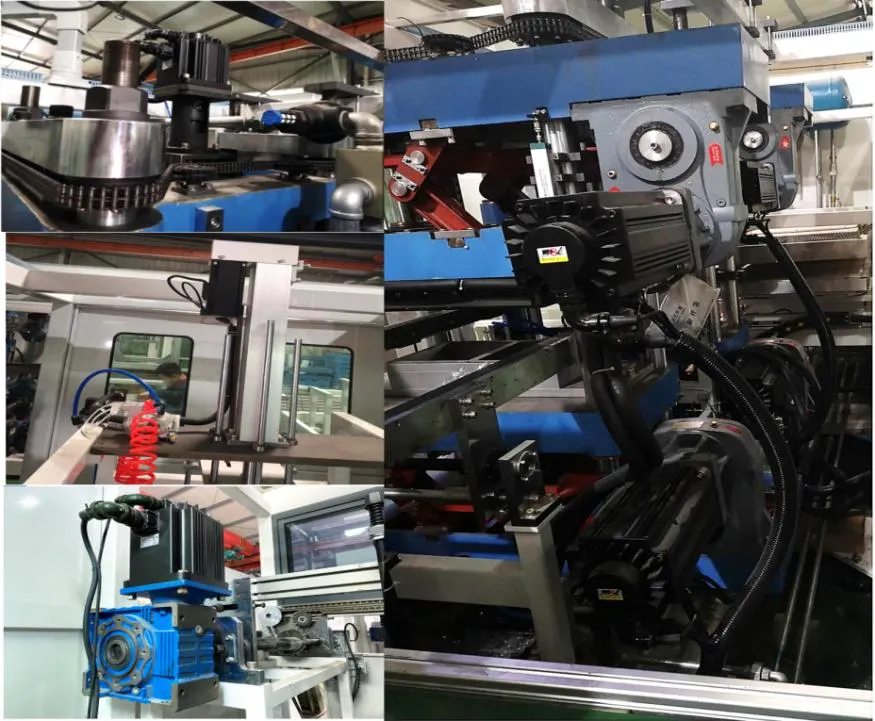

Рабочая станция, подача листов и прокатная часть полностью управляются серводвигателем, что делает их более точными и эффективными.

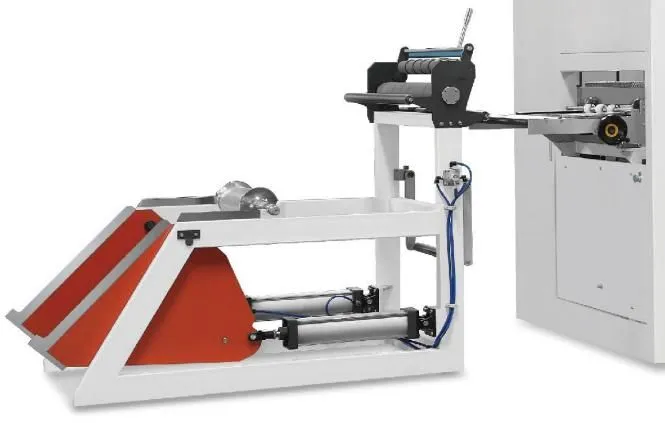

Держатель материала сочетается со станком для экономии места в мастерской, а также прост в управлении.

КРАТКОЕ ОПИСАНИЕ СТАНКА

Каждая станция приводится в движение эксцентриковым кривошипно-шатунным механизмом.

Подающая и нагревающая части оснащены оптоэлектронным переключателем для предотвращения ошибок в производственном процессе.

Зубчатая цепь из 65-миллиметрового сплава, которая помогает транспортировать лист. Алюминиевые направляющие с водяным охлаждением позволяют экономить воду.

В машине используется ПИД-регуляторная система регулирования температуры, которая обеспечивает высокую точность и допуск при регулировании температуры ≈ 1 ℃.

Имеется устройство для быстрой замены пресс-формы, что значительно сокращает время замены пресс-формы.

Каждый серводвигатель оснащен защитой от перегрузки.

Раздвижные двери оснащены функцией сигнализации.

ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ

Чиллер 15F

Охлаждение форм, направляющих и гидравлической системы во время работы машины.

Хладагент R22

Охлаждающий вентилятор 0,55кВт*2

Объем резервуара для воды 150 л

Номинальная мощность 13,6 кВт

Источник питания 380 В/50 Гц

Размер1500xw850xh1450 мм

Вес 750 кг

Воздушный компрессор 7 м3/мин

Подача достаточного количества воздуха во время формования.

Рабочее давление 1,0МПа

Объем воздуха 7 м3/мин

Мощность двигателя 45 кВт

Размер: l1480xw1030xh1365 мм

Воздушный резервуар

Вспомогательная часть системы сжатия воздуха, поддерживающая стабильность давления воздуха.

Объем 2,0 м3

Давление 0,8Мпа

Расчетная температура 150℃

Общая высота 2700 мм

Внутренний диаметр 1100 мм

Интерфейс предохранительного клапана Rp1-1/2

Интерфейс сливного клапана Rp ½

В стоимость включены пуско-наладочные работы
