Оборудование использует систему управления ПЛК, панель и измеритель напряжения переменного тока. Это полностью автоматическое формовочное оборудование для термоформования пластиковых листов включает в себя подачу, нагрев; формование, охлаждение, извлечение формы, резку одним ударом.

Область применения:

Он подходит для термоформования PS, HIPS, ПВХ, ПЭТ, ПП, флокированного листа, из которого можно изготавливать различные виды блистерной упаковки и блистерного лотка. Например: лоток для инъекций, лоток для жидкости, лоток, лоток для печенья, одноразовая

посуда и т.д...

Основные технические параметры:

Длина формовки 780-1200мм

Ширина формовки 620-720мм

Высота формования ≤180 мм

Скорость производства 180-480 циклов/ч

Мощность духовки 30 кВт (двойная духовка будет 60 кВт)

Производительность вакуумного насоса 100 м3/ч

Мощность воздушного компрессора 7,5 кВт

Напряжение 380/220 В 50 Гц

Вес 2800 кг

Спецификация:

1. Ширину формовки можно свободно регулировать по желанию от 620 до 700 мм.

2. Подача материала асинхронным двигателем и погрешность подачи в пределах 4 мм. Установка длины может быть осуществлена путем программирования на панели.

3.Выталкивание формы: свободная регулировка 1--20 раз в секунду, регулируемая амплитуда, два раза формованные, выдуваемые, надежные изделия не деформируются и легко извлекаются из формы.

4.Машина управляется системой ПЛК, с панелью 5,7 дюйма.

5.Предварительный подающий лист позволяет избежать перегрева первой подачи, эффективно используя лист и сокращая количество отходов.

6.Направляющая стойка подвергается обработке на твердость. Благодаря композитному подшипнику не требуется подача масла, что позволяет уменьшить загрязнение упаковки и поддерживать чистоту машины.

7.Колебания среднего тормоза контролируются цилиндром, чтобы избежать асинхронности, которая контролируется двумя цилиндрами. Это может продлить срок службы цилиндра и сделать его работу более плавной.

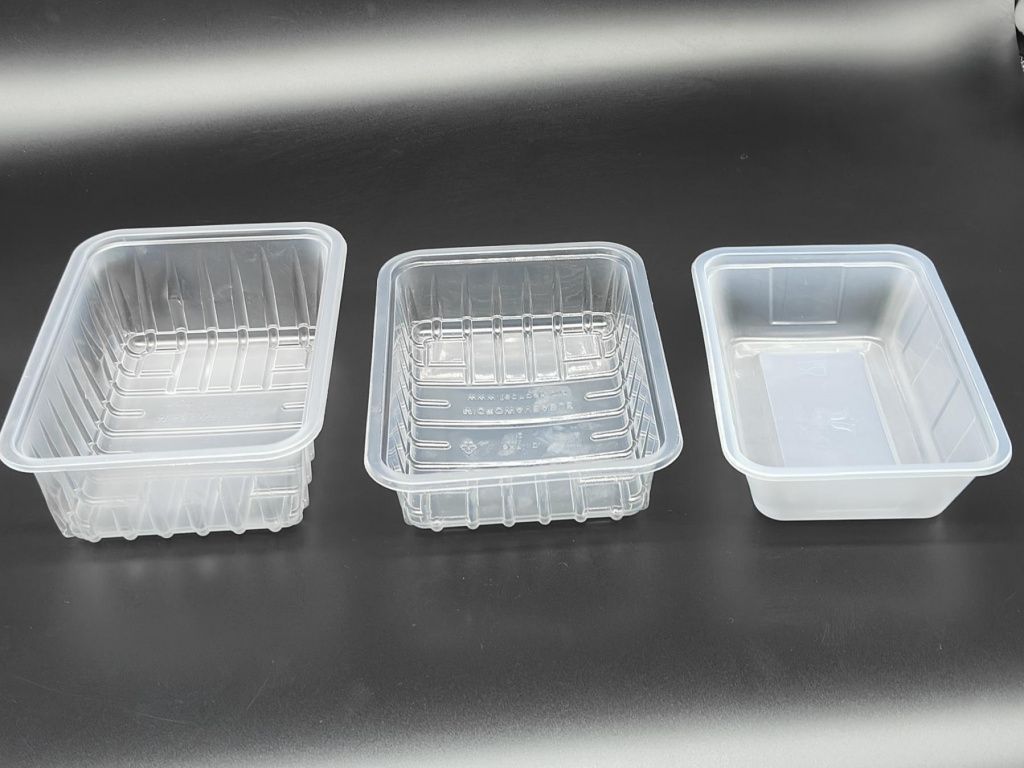

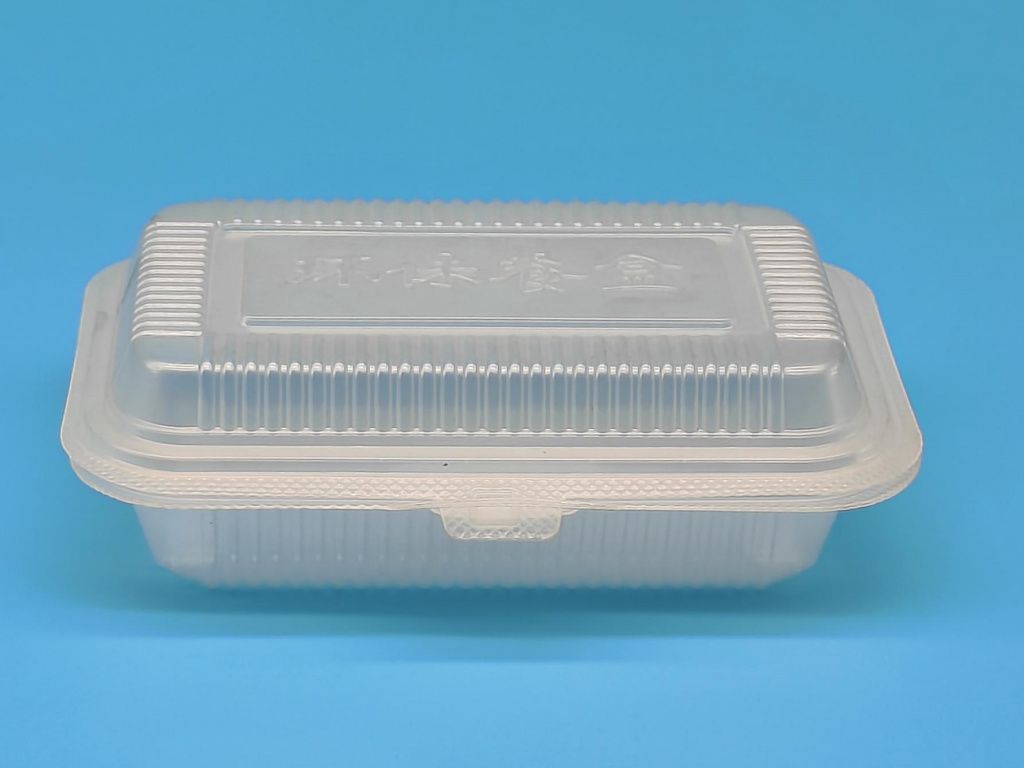

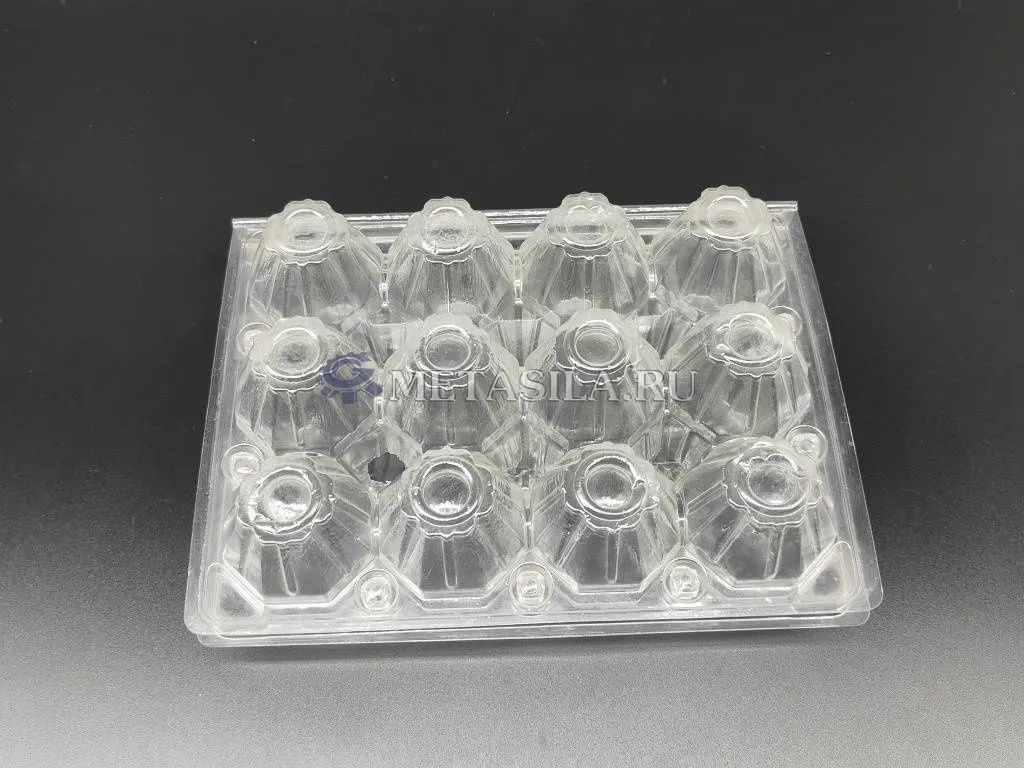

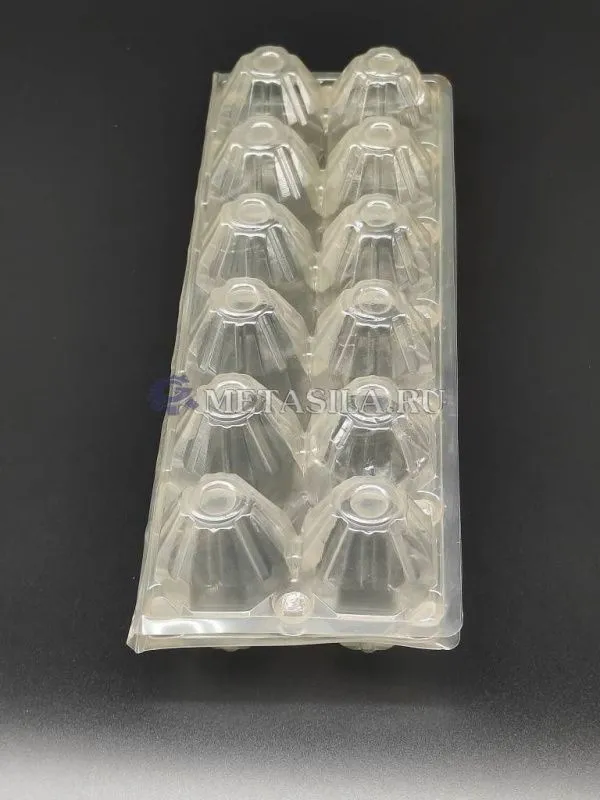

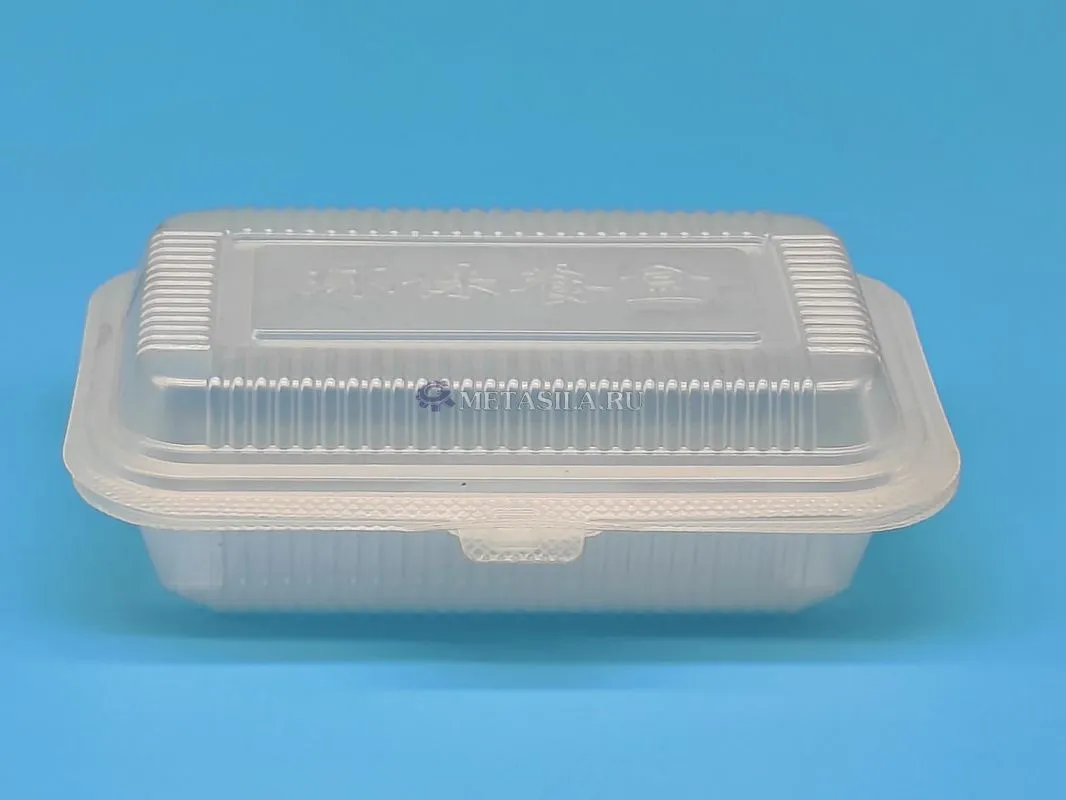

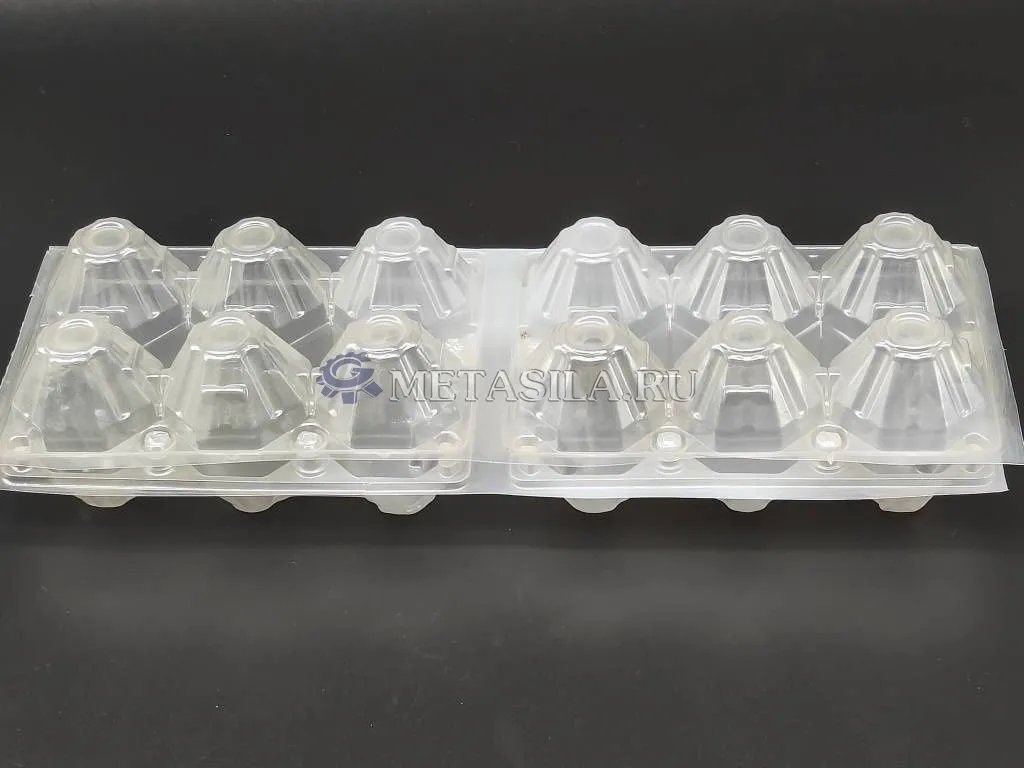

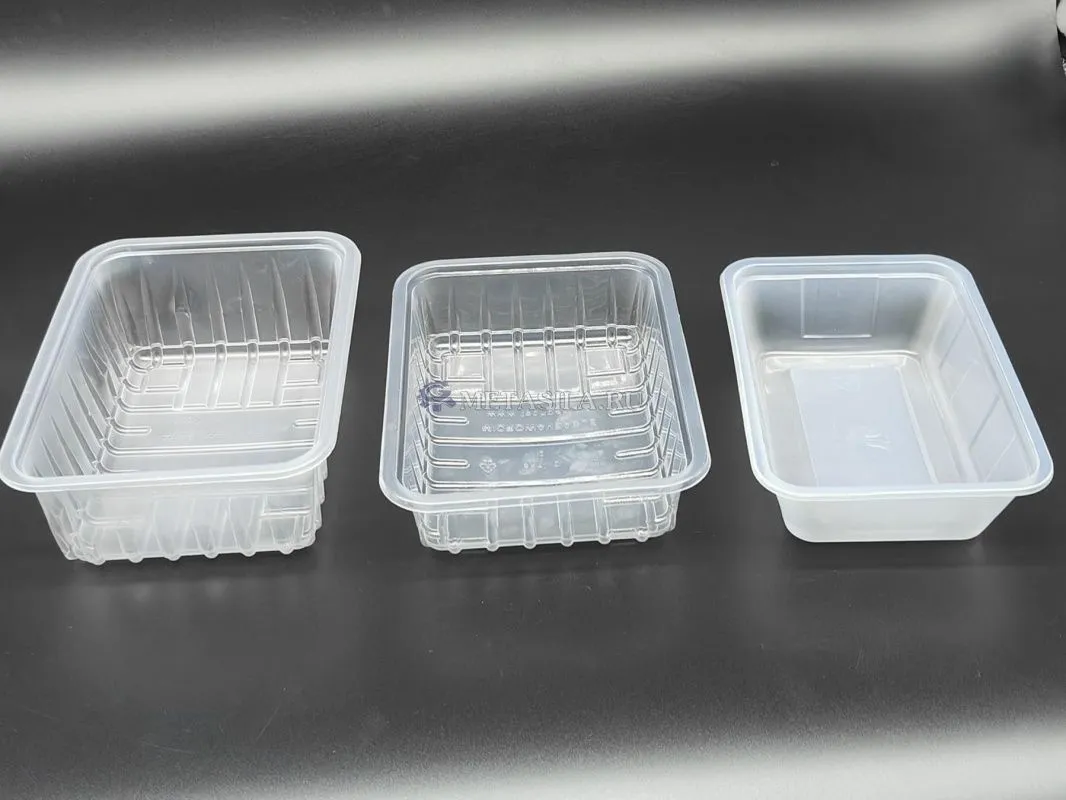

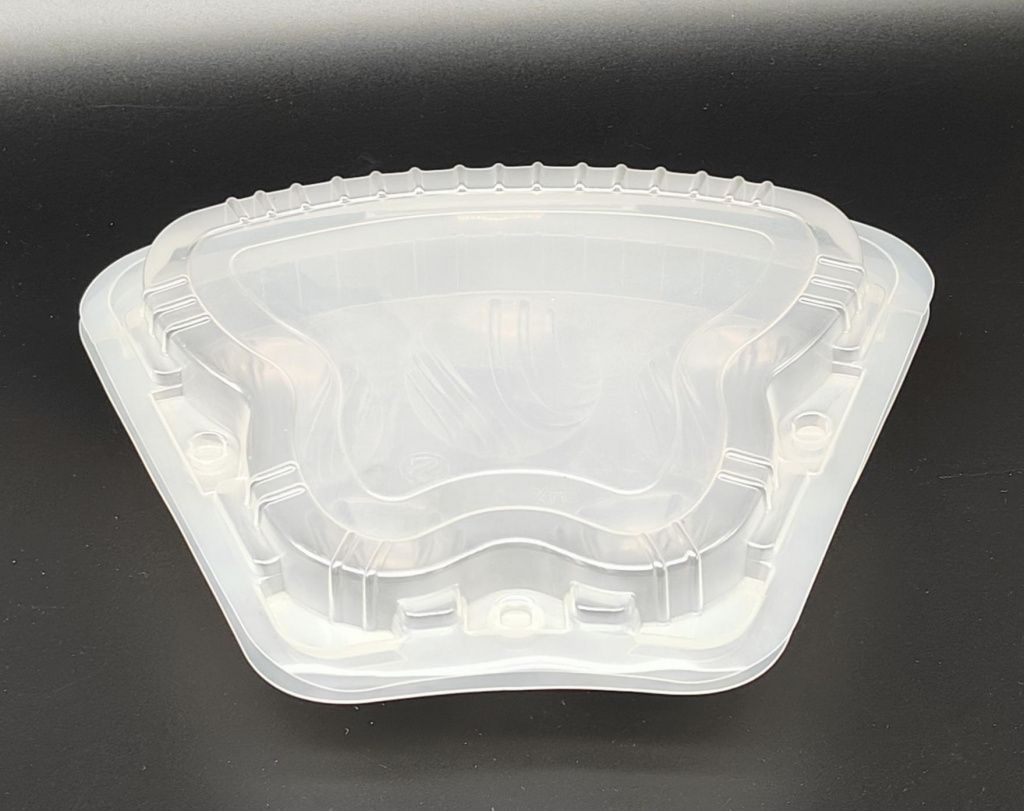

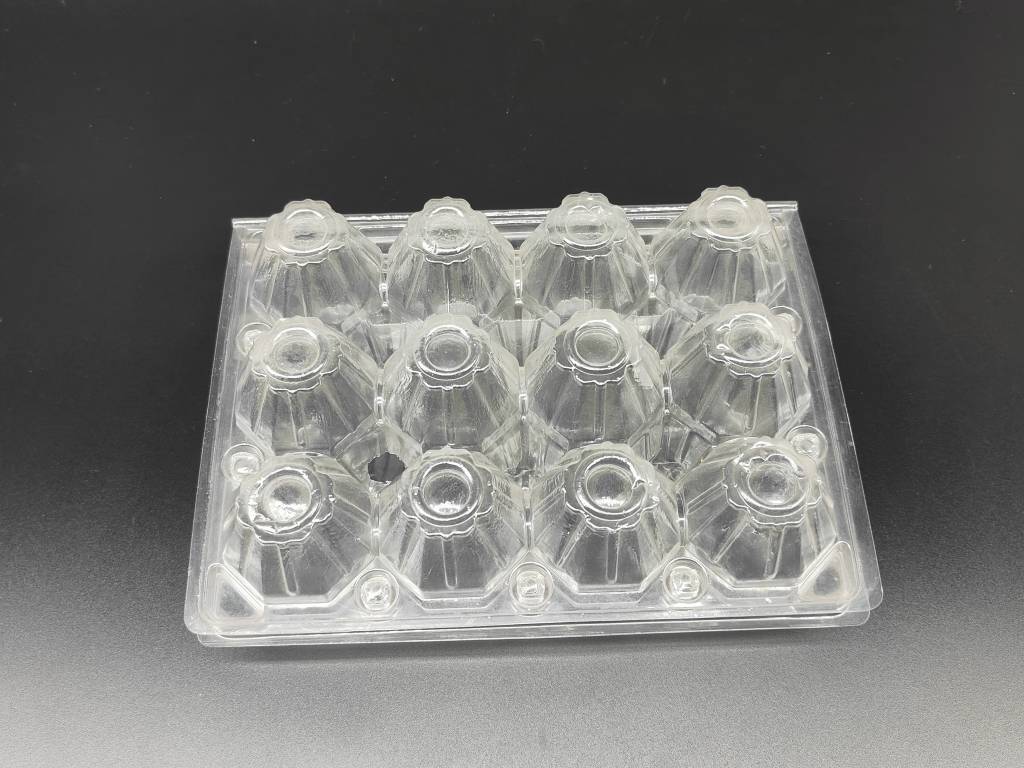

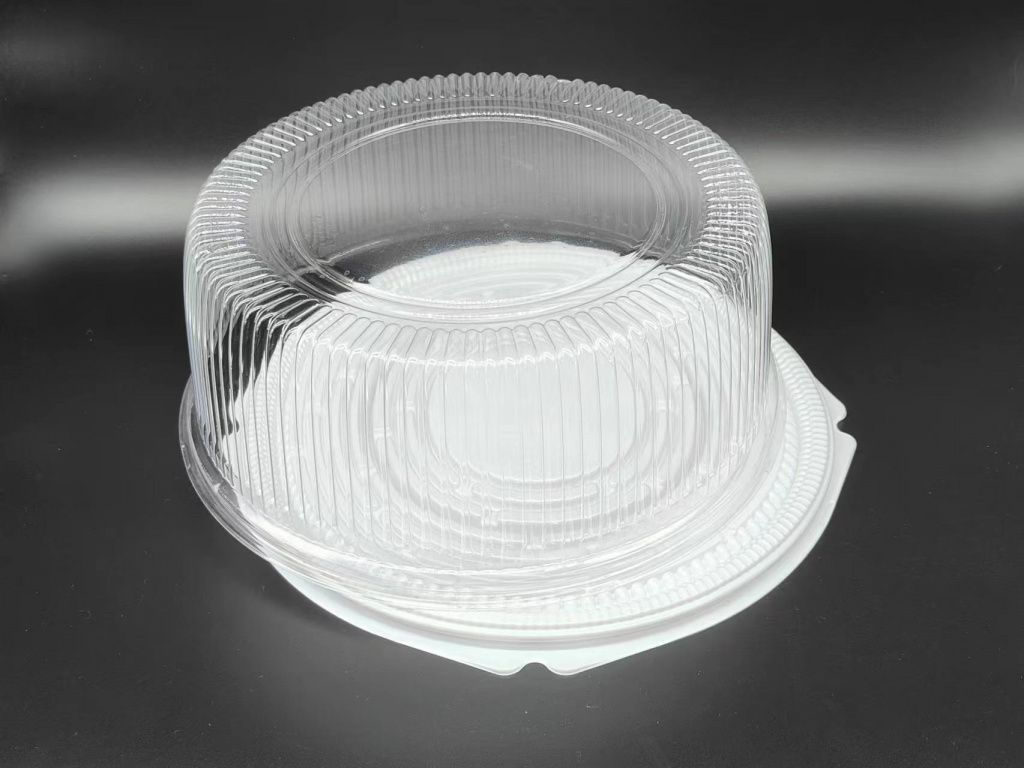

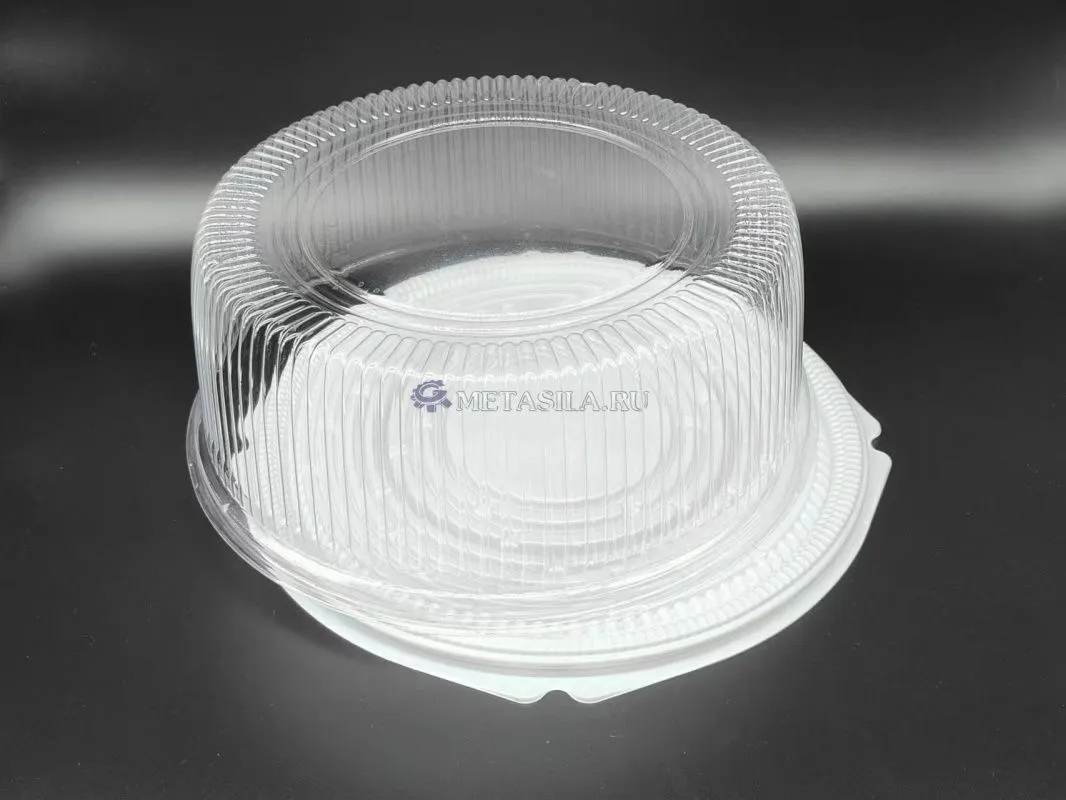

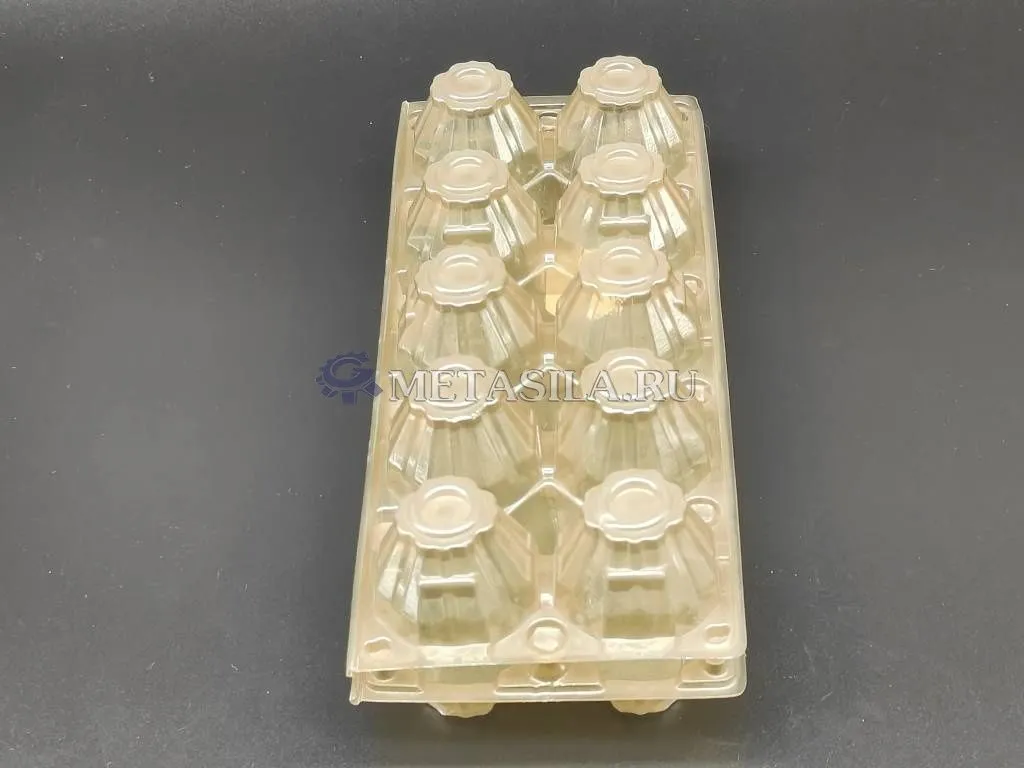

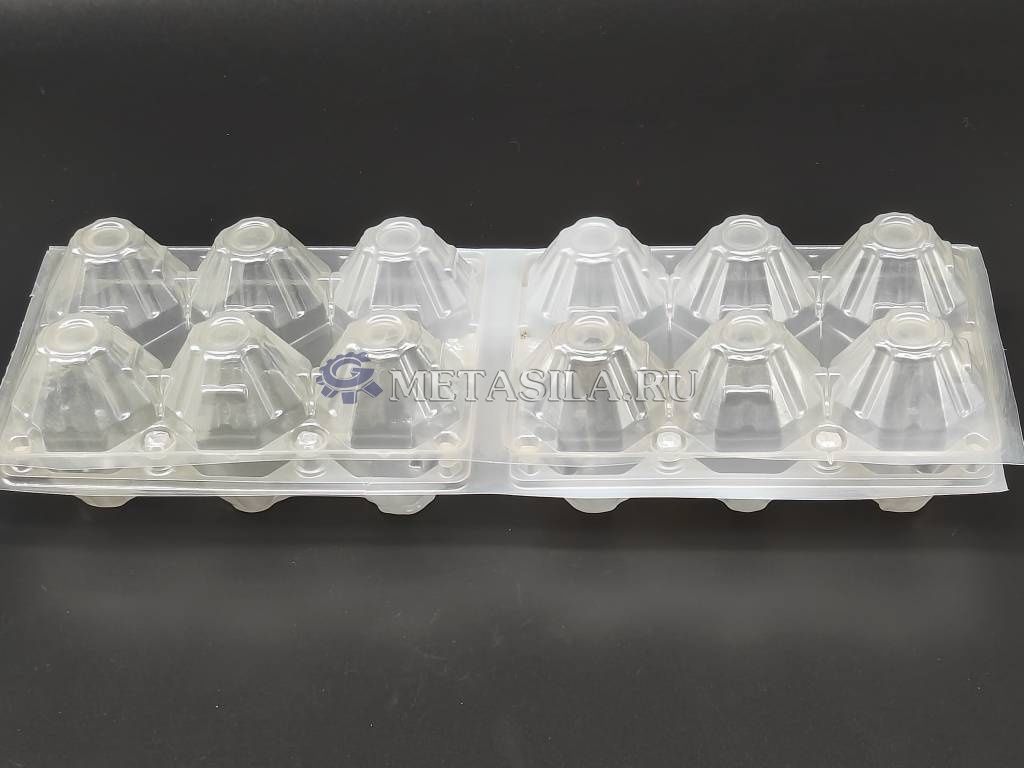

Готовые изделия

2. Автомат для резки

Особенности: этот автомат для резки использует гидравлический привод.

Легкодоступное устройство микрорегулировки для оптимального хода резания, что продлевает срок службы формы для резки и разделочной доски.

Регулируемое расстояние среза между 10 мм-100 мм для удовлетворения потребностей резки простых слоев или многослойных изделий.

Бесшумная работа позволяет значительно снизить уровень шума на заводе, тем самым улучшая рабочую среду и повысить эффективность производства.

Простая настройка и монтаж режущей формы, а также простая, точная и быстрая регулировка высокого и низкого положения режущей формы.

Основные технические параметры:

Общий ход 100 мм

Рабочий ход 5 мм

Коэффициент наддува 1:22

Расход воздуха 0,0095м/мин

Максимальный размер модуля 515×660 (мм)

Давление воздуха 0,6-1,0Мпа

Мощность 220 В 50 Гц

Усилие удара 38,4-66Т

Вес 2300 кг

Габаритные размеры 1250×1200×2500

Дополнительное оборудование:

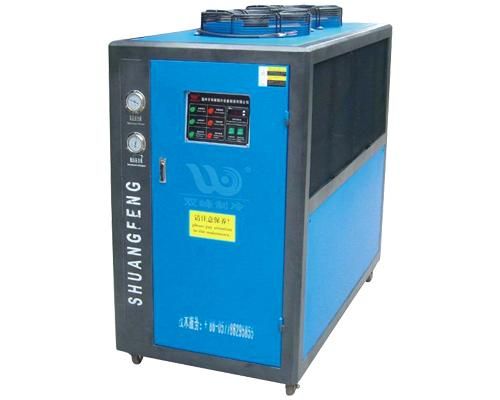

Охладитель

Назначение: Для охлаждения циркулирующей воды и снижения температуры формы.

Холодопроизводительность 7912 ккал/ч 9,2кВт

Мощность 3 Ч ~~ 380 В 50 Гц

Расход охлаждающей воды (м3/ч) 2.1

Мощность насоса (подъем) 0,37кВт (2 м)

Тип компрессора и мощность Герметичный спиральный тип 2,8кВт

Размер машины 890*500*840 (Д*Ш*В)

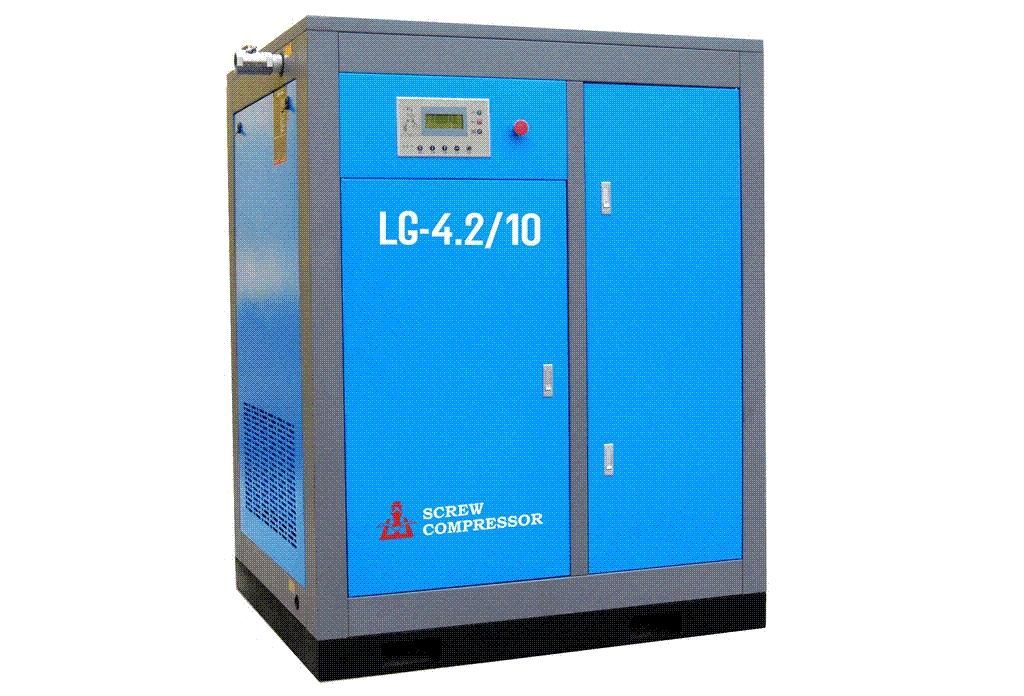

Компрессор (винтовой)

Назначение: Обеспечить источник воздуха для воздушного компрессора.

Производительность (м3/мин) 3

Рабочее давление 0,8

Входная мощность 18,5

Разъем G1

Вес 650 кг

Размер машины (Д *Ш * В) 1080 *880 *1415 мм

Воздушный резервуар

Назначение: хранение газа.

Производительность (м3/мин) 3

Рабочее давление 0,8

Входная мощность 18,5

Разъем G1

Вес 650 кг

Размер машины 1080*880*1415 (Д*Ш*В)

Вилочный погрузчик

Назначение: При установке пресс-формы, поскольку она относительно тяжелая, требуется вилочный погрузчик

Номинальная грузоподъемность 1,5 тонны

Размер 1.38*0.8*2.0 м

Вес 350 кг

Максимальная высота 1,6 м

В стоимость включены:

1 Формовочный станок для изготовления пластмассовых изделий.

Машина формирует изделие и разрезает его на листы.

2 Пресс-форма. Для формовочного станка

3 Станок для резки

Способ применения: Отделение продукта по одному.

4 Воздушный компрессор (винтовой тип)

5 Охладитель

6 Вилочный погрузчик

7 Пуско-наладочные работы
