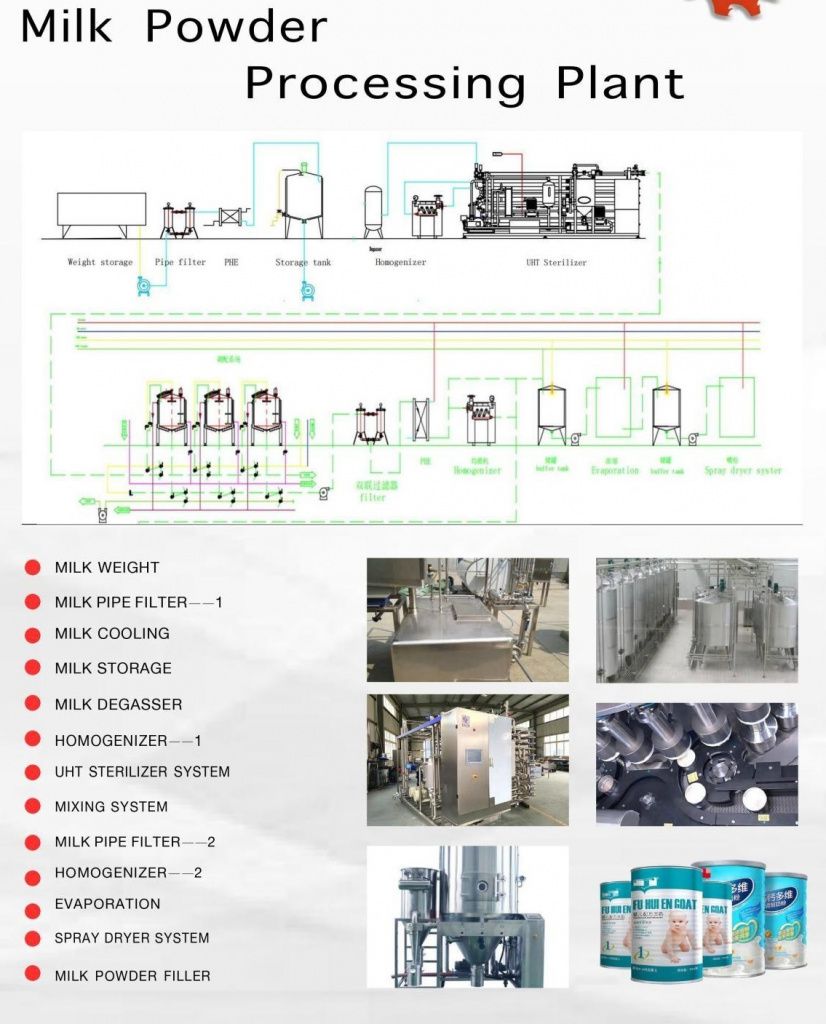

Сырье: свежее молоко.

Конечный продукт: сухое молоко фасованное в мешки

Состав линии:

Система приема молока (1000л/ч)

1 Электронные весы 0~1000 кг 1

2 Резервуар для взвешивания 300Л 1

3 Молокоотсос 5 Т/ч 1

4 Двухшпиндельный фильтр 5 Т/ч 1

5 Резервуар для хранения молока 1000Л 1

6 Центробежный насос 3Т/Ч 1

7 Обратный насос 15 Т/ч 1

Система пастеризации (500 л/ч)

1 Пастеризатор 500Л/Ч 1

2 Гомогенизатор 500Л/ч 1

Система выпаривания и распылительной сушки

1 Испаритель 500 л/Ч 1

2 Буферный бак 500Л 1

3 Распылительная сушилка высокого давления 75 кг/ч 1

4 Система машины для розлива порошка 1

Очистка воды и CIP

1 Резервуар для сырой воды объемом 2000 л 1

2 Машина для очистки воды 2000Л/ч 1

3 Резервуар для чистой воды 2000Л 1

4 Водяной насос 5 т/ч 1

5 CIP машина 500Л*2 1

Наполнение пакета

Вес наполнения: 25 кг

Вспомогательное оборудование

1 Котел 1000 кг/ч 1

2 Чиллера мощностью 10 л.с. 1

3 Градирня 80Т/ч 1

4 Воздушный компрессор 3 м3/мин 1

Цена не включает платформу распылительной сушилки

Диапазон взвешивания: 0 ~ 1000 кг

Материал: SUS304

Рабочая температура: 0 ~ + 40 ℃

Источник питания: 220 В/ 50 Гц

Относительная влажность: ≤85%

Размер: 1200 * 1000 * 200 мм

Бак

Материал: SUS304

Толщина 3 мм: Выходное отверстие：63 мм

Объем: 300 л

Размер: 1000 * 750 * 600 мм

Сдвоенный трубопровод

Фильтр

Материал: SUS304

Точность: 5 Т/ ч

Скорость потока: 100 меш

Измеритель давления: 1 шт.

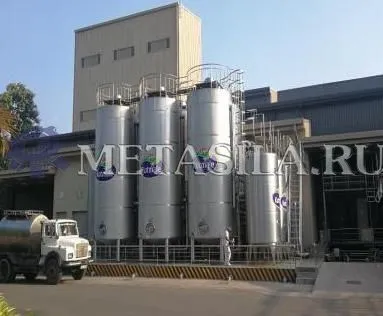

Бак для хранения молока

Материал: Тип SUS304

Резервуар с изолированной оболочкой

Толщина пластины: Внутренний слой 3 мм, оболочка 1,5 мм, наружный слой 2 мм

Люк: 400 * 400 мм

Объем: 1000 л

Мешалка: Устанавливается сверху, лопастной тип

Мощность двигателя 2,2кВт Напряжение：380 В/50 Гц\

Центробежный Насос

Материал: SUS304

Расход: 3 т/ ч

Напор: 24 м

Двигатель: ABB

Мощность: 1,5 кВт

Насос

Материал: SUS304

Тип: Самовсасывающий

Расход: 15 Т/ч

Напор: 24 м

Мощность: 4 кВт

Двигатель: ABB

Пастеризатор

Производительность: 500 л/ч

Температура на входе：4℃

Температура гомогенизации: 65 ~ 72 ℃

Температура стерилизации: 85 ℃

Время стерилизации: 15 секунд

Температура на выходе: 60 ℃

Пластинчатый теплообменник: 9 м2

Бак для горячей воды: 40Л

Балансировочный бак: 120Л

Центробежный насос: 3т/36м

Расход пара: 50 кг/ч

Расход сжатого воздуха：0.3м3/мин

Давление сжатого воздуха: > 0,6 МПа Вес: 750 кг

Размер: 1800 * 1600 * 2250 мм

Общая мощность: 2,95 кВт

Давление на входе гомогенизатора: 0,3 ~ 0,4 МПа

Размер на входе: 60 ~ 80 меш

Температура на входе: 65 ℃

Смазочное масло: ISO VG150

Вязкость: <1000Cp

Производительность: 500 л/ ч

Максимальное испытательное давление: 250 бар

Максимальное рабочее давление: 200 бар

Мощность: 7,5 кВт Размеры：

1100 * 1050 * 1150 мм Вес：

600 кг

Напряжение: 380 В/ 50 Гц

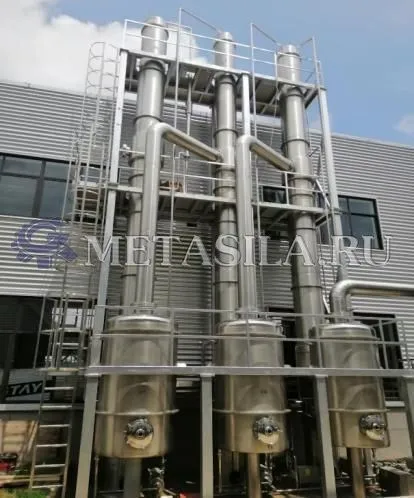

Испаритель

Емкость испарения： 1000Л/Материал: SUS304

испаритель 1-й ступени: SUS304,

Φ450×6000 мм

испаритель 2-й ступени: SUS304,

Φ450×6000 мм

сепаратор 1-й ступени: SUS304,

Φ450×1600 мм

сепаратор 2-й ступени: SUS304,

Φ450×1600 мм

Предварительный нагреватель；5 м2

Конденсатор: SUS304, Φ600×4000 мм

Питающий насос: SUS304, 5 т/36 м

Циркуляционный насос: SUS304, 5 Т/45 м

Водяной насос: SUS304, 3T/36m

Вакуумный насос: Аксессуары мощностью 4 кВт：

Система управления: SUS304, Schneider

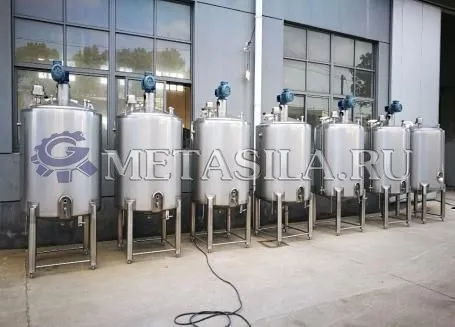

Тип буферного резервуара: Вертикальный изолированный резервуар

Материал: SUS304

Толщина: Внутренняя 3 мм, наружная 2 мм Изоляция: PU

Толщина изоляции: 50 мм

Скорость перемешивания: 33 об/ мин / 0,75 кВт

Объем: 500 л

Датчик температуры: 1 шт

Трубка уровня жидкости: 1 шт

Верхний люк: 400 * 300 мм

Температура воздуха на входе распылительной сушилки: 160 ~ 170℃

Температура воздуха на выходе: 85~90℃

Содержание твердых частиц в продукте:>40%

Объем распыления: 250 кг/ч

Скорость испарения воды: 150 кг/ч

Содержание влаги в конечном продукте: ≤4%

Тип нагрева: паровой + электрический

Режим распыления: Распыление под давлением

Напряжение: 380 В/50 Гц,220 В/50 Гц

Объем воздуха: 4500 м3/ч

Теплота сушки: 180000 Ккал/ч

Основные параметры

Насос высокого давления: 500Л/Ч, 25 МПа,

Труба для продукта: Ф19×3, SUS304

Распределитель горячего воздуха: Внутренняя стенка SUS304, изоляция 150 мм,

подогреватель пара: 25 м2

Подогреватель пара: 100 м2

Электрический нагреватель: 60 кВт

Воздушный фильтр: 610*610

Корпус сушилки: Φ3800×4500, конический 45°, внутренняя стенка 3,0 мм, внешняя стенка

2,0 мм, конструкция Q235, верхняя крышка из пластины толщиной 3 мм.

Дверь: 600x800 мм, SUS304

Пневматический молоток: 18 шт.

1-й циклонный сепаратор: SUS304, зеркальная пластина

2-й циклонный сепаратор: SUS304, зеркальная пластина

Вентиляция при взрыве: 2 комплекта

Вибрирующий псевдоожиженный слой: 1 комплект, SUS304, структура Q235

Вибрационное сито: 1 комплект

Площадь участка: 6000x12000x145000 мм

Объем циркуляции охлажденной воды: 5 т/ч

Сжатый воздух: 7 бар, 1,2 м3/мин

Система управления

Панель управления: 3 комплекта

Датчик температуры: PT100, 3 шт

Датчик перепада давления: 2 комплекта

Датчик давления:1 комплект

ПЛК: SIEMENS

Сенсорный экран: SIEMENS

Преобразователь: 7,5 кВт x 3 комплекта

Порошковая Машина

Способ дозирования: Тип взвешивания, заполнение шнеком

Вес упаковки: 5 ~ 25 кг

Точность упаковки: <±0,1~±0,3%

Скорость упаковки：2~3 мешка/мин Вес: 380 кг

Объем бункера: 90 л

Материал, соприкасающийся с продуктом: SUS304

Напряжение: 415 В/50 Гц

Двигатель наполнения: серводвигатель TECO

Датчик взвешивания: METTLER TOLEDO

ПЛК: SIEMENS

Сенсорный экран: SIEMENS

Термосваривание

Напряжение машины: 220 В/50 Гц

Мощность электрического нагрева：250 Вт

Длина уплотнения: 600 мм

Ширина уплотнения: 8 ~ 10 мм

Толщина пленки: <0,10 мм

Высота мешка: 450~750 мм

Максимальное уплотнение

нагрузка: 50 кг

Регулируемый угол наклона индентора: 20°

Размер: 720*580 *1340 мм

Вес: 80 кг

Материал корпуса: Углеродистая сталь с распылителем

Станок для сшивания

Спецификация конвейера:2400*460*510 мм лента: 3 мм

зеленый ПВХ, ширина полосы пропускания 380 мм, ширина корпуса 460 мм

Основной материал: нержавеющая сталь

Мощность машины: 550 Вт

Скорость конвейерной линии швейной машины: 2 ~ 10 м/мин

Максимальная нагрузка: 100 кг

Источник питания: Трехфазный 380 В/50 Гц

Насос

Материал: SUS316

Тип: Самовсасывающий

Расход: 15 Т/ч

Давление: 24 м

Мощность: 4 кВт

Двигатель: ABB

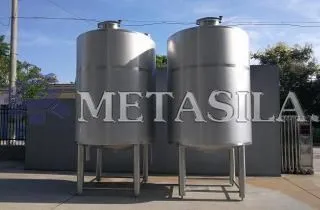

Материал резервуара для сырой воды: SUS304, 2B

Тип: Однослойный резервуар для хранения

Толщина пластины: 3 мм

Люк: 400*400 мм

Объем: 2000 л

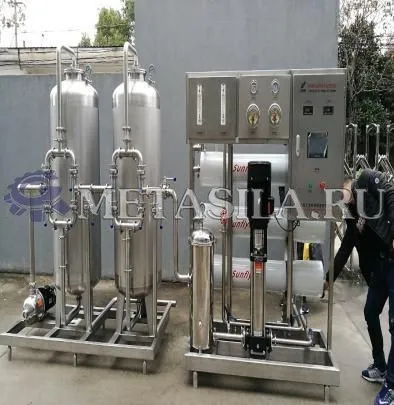

Машина для очистки воды

Производительность: 2000 л/ч

Источник питания: 220 В/60 Гц

Материал: SUS304

Предварительная обработка: Песчаный фильтр, фильтр с активированным углем

Предварительный фильтр: PP, 5us

Мембрана RO: ESPA2-4040 * 8

Насос для сырой воды: CNP

Насос высокого давления: CNP

Измеритель давления: 2 шт

Расходомер: 2 шт

Измеритель электропроводности: 2 шт

Электрический компонент: Schneider

Резервуар для чистой воды

Материал: SUS304, тип 2B：Однослойный резервуар для хранения

Толщина пластины；3 мм

Люк: 400 * 400 мм

Объем: 2000 л

Материал водяного насоса: SUS304

Тип: Центробежный

Расход: 5 Т/ч

Напор: 24 м

Мощность: 1,5 кВт

Двигатель: ABB

Емкость машины CIP: 2000Л*3

Материал: SUS304

Резервуар для кислоты: 2000Л

Емкость для щелочи: 2000 л

Емкость для горячей воды: 2000 л

Емкость для густой кислоты: 60 л, НА

Емкость для густой щелочи: 60 л, НА КАЖДОГО

Мембранный насос: Пластинчатый теплообменник Wilden:10 м2

Подающий насос: 10 т/45 м

Электропроводка: Schneider

Труба SS: 1 шт.

Тип котла: масляный

Номинальное испарение: 2000 кг/ч

Температура пара: 185℃

Номинальное давление: 1,0МПа

Тепловой КПД: 93%

Расход дизельного топлива: 120,2 кг/ч

Холодопроизводительность чиллера: 29 кВт, 2,5

104 ккал/охлаждающая среда: вода

Напряжение: 380 В/ 3 фазы / 50 Гц

Вес: 350 кг

Тип подключения: винтовой водяной

Бак: 2000Л

Производительность градирни: 80 Т/ч

Мощность: 2,2 кВт

Размер: 2300*2200*2750 мм

Водяная помпа: 40 Т/ч

Вес: 200 кг

Производительность воздушного компрессора: 3 м3/мин

Мощность: 22,5 кВт

Осушитель холодного воздуха: 1 комплект Воздушный фильтр: 3 комплекта

Резервуар для хранения воздуха: 2000Л

Машина для наполнения порошком

Вес наполнителя: 500~1000 г

Погрешность наполнения: ±1% г

Скорость наполнения: 5~15 единиц/мин

Источник питания:

Воздушный компрессор 3P/380V/ 50 Гц: Мощность 0,6МПА: 3,5 кВт

Вес машины: 450 кг

Материал: SUS304

Система управления

В стоимость включены пуско-наладочные работы
