Данная линия предназначена для нанесения безрастворительного силиконового масла на

антиадгезионную бумагу с помощью 6-вальцевого нанесения. Полезная ширина продукции составляет 1500 мм, а рабочая скорость достигает 300 м/мин.

Основные параметры

Способ нанесения: 6-вальцевое покрытие

Ширина нанесения: 1500 мм

Наносимые материалы: безрастворительное силиконовое масло

Основные материалы: глазированная бумага плотностью 40-150 г/м²

Вес покрытия: 1-2 г/м² (после сушки)

Ширина валов: 1700 мм

Макс. скорость машины: 320 м/мин

Рабочая скорость: 30-300 м/мин

Способ сушки: паровая

Температура сушильной печи: макс. 160°C (зависит от пара)

Точность контроля температуры: ±2°C

Диаметр рулонов (размотка/намотка): ⌀1200 мм

Пневматические валы: 3″ и 6″

Сжатый воздух: 0,6-0,8 МПа

Суммарная установленная мощность: прим. 220 кВт (без учёта вспомогательного оборудования)

Электропитание: 380 В, 50 Гц, 3 фазы, 5 проводов (или по запросу)

Технические характеристики и комплектация

Разматывающее устройство, 1 шт.

Конструкция

- Двухпозиционная автоматическая карусельная размотка

- Устройство автоматической сварки полотна

- Система правки полотна

- Система контроля натяжения

Технические характеристики

Макс. диаметр рулона: ⌀1200 мм

Макс. вес рулона: 1500 кг (с одной стороны)

Пневматические валы: 3″ и 6″

Ширина размотки: макс. 1500 мм

Диапазон натяжения: 1-150 Н

Точность натяжения: ±0,1 Н

Правка полотна: с помощью фотоэлектрического датчика

Приводные двигатели: AC30 кВт, 2 шт.

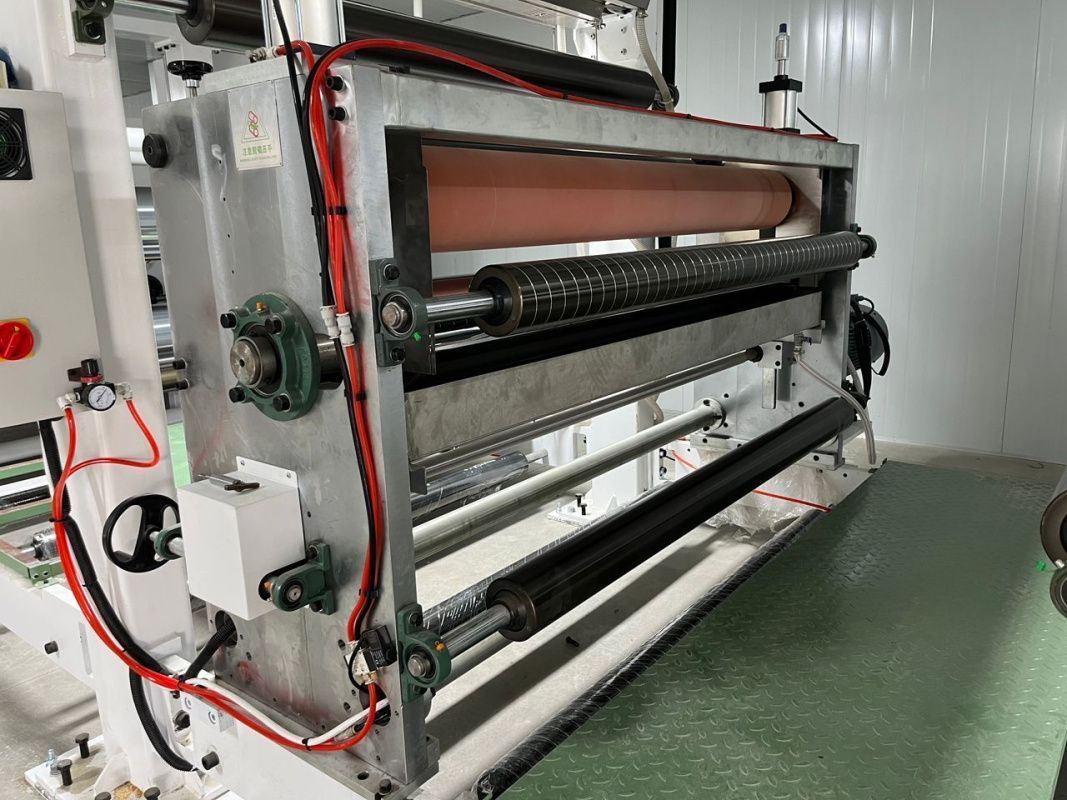

Агрегат шестивальцевого нанесения, 1 шт.

Конструкция

- Тип: шестивальцевый наноситель

- L-образная компоновка с 6 передаточными валами

- 1 регулировочный вал и 1 направляющий вал

- система контроля натяжения

- нейтрализатор статического электриства

Технические характеристики

Стальной передаточный вал: ⌀270×1700 мм, хромированная поверхность, 3 шт.

Резиновый передаточный вал: ⌀270×1700 мм, поверхность из полиуретана, 3 шт.

Регулировочный вал: ⌀120×1700 мм, алюминиевый сплав, анодированная поверхность, 1 шт

Направляющий вал: ⌀120×1500 мм, алюминиевый сплав, анодированная поверхность, 1 шт

Приводной двигатель: 3.7 кВт, 5 шт., с инверторным управлением

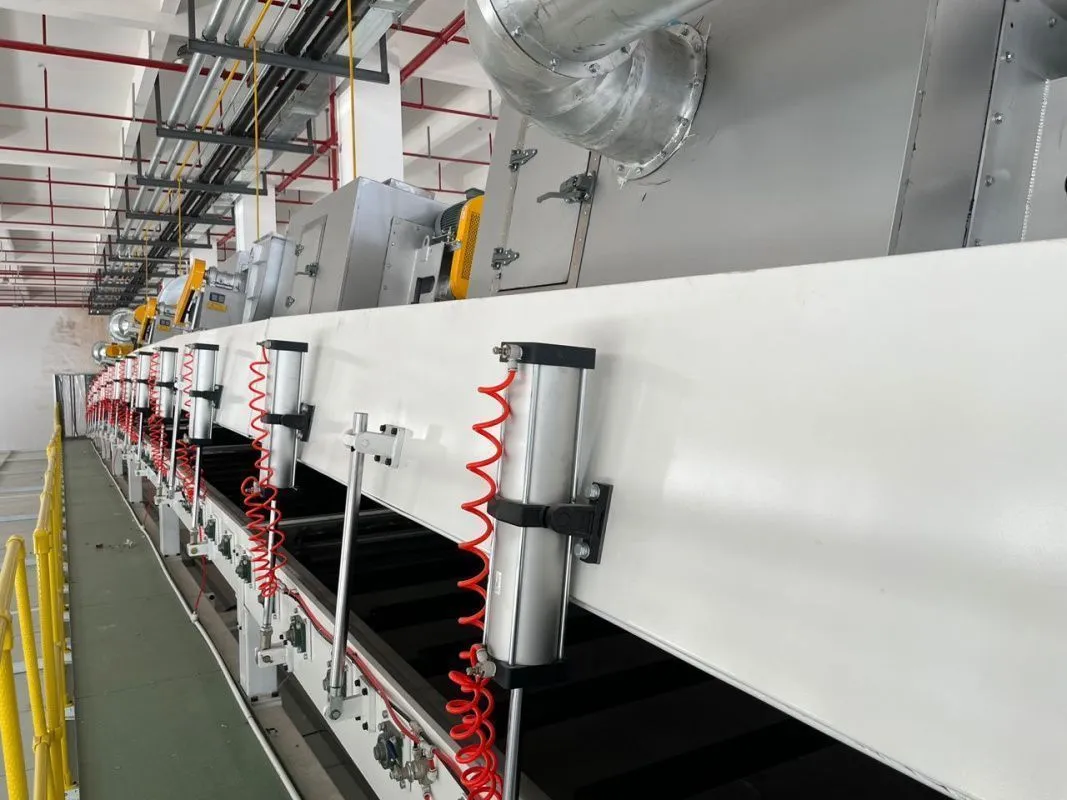

Сушильная печь, 8 шт.

Конструкция

Способ нагрева: паровой

Полностью закрытая сушильная камера с верхним открыванием

8 сушильных камер длиной 4 м каждая, общая длина 32 м. Каждая камера оснащена автоматическим регулятором температуры.

Открывание сушильной камеры осуществляется пневмоцилиндрами с механическим предохранительным устройством от падения

Рециркуляция горячего воздуха

Воздушные сопла выполнены по принципу воздушных ножей

Направляющие ролики внутри сушильных камер - стальные с моторным приводом

Спецификации для каждого модуля

Длина сушильной печи: 32 м (4 м × 8 шт.)

Макс. температура сушки: 160°C (зависит от пара)

Точность поддержания температуры: ±2°C

Скорость обдува: приблизительно 5-15 м/с

Двигатель приточной вентиляции: 5.5 кВт × 8 шт.

Двигатель вытяжного вентилятора: 2.2 кВт × 8 шт.

Система подачи горячего воздуха и вытяжки

Воздуходувка: центробежный вентилятор с инверторным управлением

Воздуховоды: нержавеющая и оцинкованная сталь

Воздушные уплотнения: силиконовые листы и полосы

Увлажняющий блок, 2 шт.

Первый увлажняющий блок: распылитель с регулируемым расходом

Второй увлажняющий блок: двухвалковая S-образная конструкция

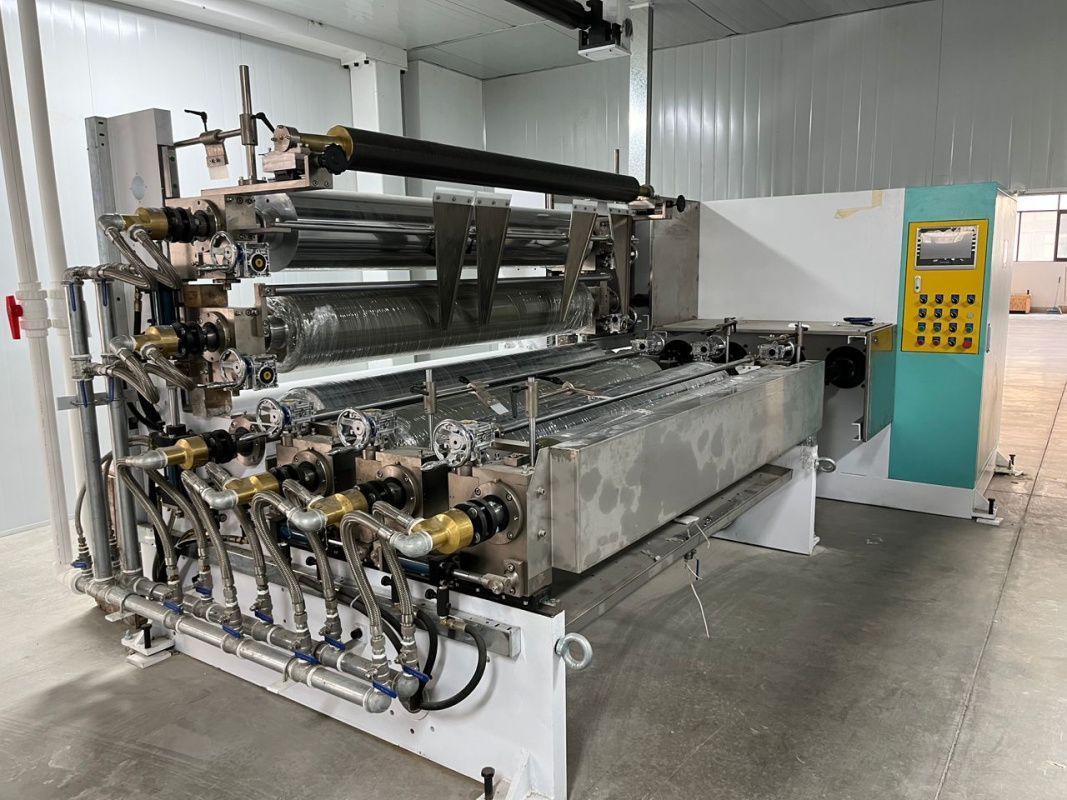

Блок охлаждения и подачи, 1 шт.

Конструкция

Два охлаждающих стальных вала, S-образная компоновка

Охлаждающие валы изготовлены из бесшовных стальных труб с хромированной поверхностью

Спиральный канал для потока воды с вращающимися соединениями

Стальные валы приводятся в движение индивидуальными двигателями

Технические характеристики

Стальной вал: ⌀400×1700 мм, зеркальная хромированная поверхность

Приводной двигатель: Асинхронный двигатель 11 кВт с инверторным управлением

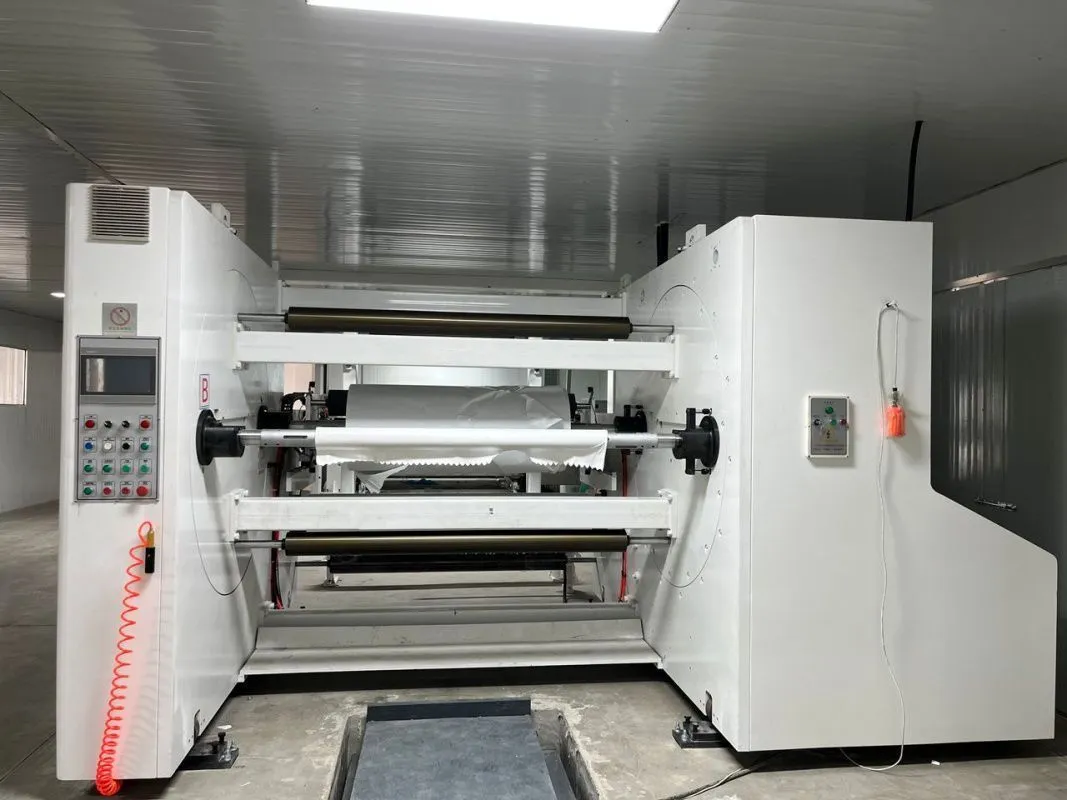

Намоточное устройство, 1 шт.

Конструкция

Двухпозиционная автоматическая карусельная намотка

Устройство автоматической сварки полотна

Система правки полотна

Система контроля натяжения на основе колебательного ролика, АС двигателя и системы управления ПЛК

Полностью автоматическое поддержание постоянного натяжения

 Технические характеристики

Макс. диаметр рулона: ⌀1200 мм

Макс. вес рулона: 1500 кг (с одной стороны)

Пневматические валы: 3″ и 6″

Ширина намотки: макс. 1500 мм

Диапазон натяжения: 1-150 Н

Точность натяжения: ±0,1 Н

Правка полотна: колебательным роликом с АС двигателем и системой ПЛК

Приводные двигатели: АС30 кВт, 2 шт.

Станина машины, платформы, переходные мостики и лестницы

Боковые панели разматывателя, наносящего блока, охлаждающего блока и намоточного устройства изготовлены из стальных панелей толщиной 60 мм

Стойки выполнены из двутавровой балки 250×175 мм

Платформы и переходные мостики изготовлены из двутавровой балки 250×175 мм (внешняя рама) и прямоугольной трубы 200×110 мм (сетка), покрыты рифленым листом толщиной 4 мм

Безопасность и защита оператора

Разматыватель, намоточное устройство, наносящая станция и охлаждающий блок оснащены аварийными остановками. При активации аварийной остановки прижимные валы размыкаются, и вся линия останавливается

Все механические приводные части имеют защитные кожухи

Платформы и лестницы оборудованы защитными ограждениями

Все опасные зоны имеют предупреждающие маркеры

Электрическая система управления машиной

Система ПЛК: бренд Siemens, Германия

Сенсорный HMI-экран: Weinview, Тайвань

Частотный преобразователь: бренд Yaskawa, Япония

Оборудование, предоставляемое Покупателем (не входит в стоимость)

- Система подачи и очистки сжатого воздуха

- Вытяжной вентилятор и воздуховоды для сушильных печей

- Система подачи охлаждающей воды и трубопроводы к машине

- Источник электропитания и кабели к машине

- Дымоход для камеры сгорания природного газа

- Все другие вспомогательные системы, не указанные в техническом описании.
