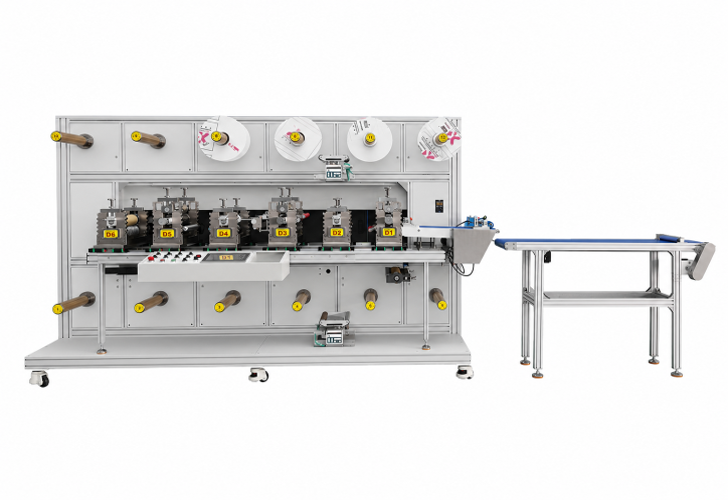

Станок для производства пластырей W12

6-позиционная роторная вырубная машина 3400 × 1300 × 2300 мм

Вторичный конвейер 1600 × 450 × 1050 мм

Подножка (ступень) 3230 × 810 × 160 мм

Количество ножевых держателей: 6 групп

Валы для намотки и размотки 12 шт.

Тип вала: 3-лопастной тип с метками шкалы, 3 дюйма

Макс. диаметр материала Φ 600 мм

Проектная скорость об/мин (RPM) 60 м/мин

Механическая точность оборудования ± 0,05 мм

Точность комплектации продукции ± 0,1 мм

Технические условия

Электропитание AC 380 В, 3 фазы, 5 проводов, установленная мощность 15 кВт

Давление воздуха ≥ 4–6 бар

Макс. ширина обрабатываемого материала 230 мм

Макс. скорость оборудования 60 м/мин

Скорость может достигать 100–1000 штук в минуту

Данное оборудование в основном состоит из системы намотки и размотки материалов, механизма ламинирования, системы вырубки, системы передачи, автоматической системы управления, пневматической системы, устройства коррекции отклонений и т. д.

Данная машина оснащена независимой системой управления движением HCFA для обеспечения стабильной работы.

Управление движением всех ножевых держателей осуществляется серводвигателями, оснащенными прецизионными планетарными редукторами, что обеспечивает более плавную выходную мощность, меньшие потери крутящего момента и более стабильное ускорение и замедление.

Машина оснащена такими функциями, как функция запуска/остановки всего станка одной кнопкой, функция запуска пневматического натяжного вала одной кнопкой, функция асинхронной вырубки ножевого держателя, обнаружение обрыва материала, функция сигнализации об отсутствии материала, функция постоянного натяжения при намотке и размотке, а также функция сохранения и запоминания данных.
