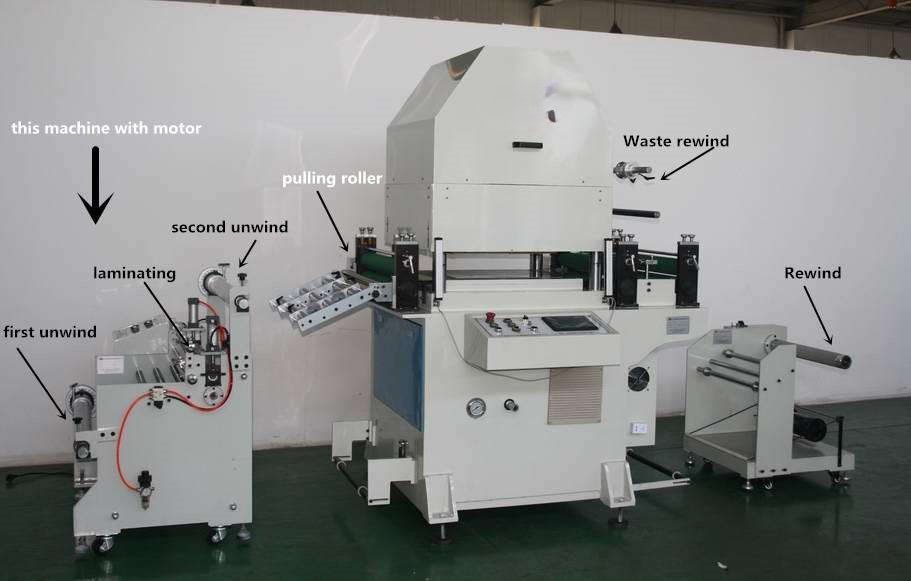

Пресс для высечки этикетов TLK-40

Технические параметры:

Усилие 40 тонн

Максимальная ширина подачи 650 мм

Область высечки 650*600 мм

Мощность главного привода 5.5 л.с.

Напряжение:  3-фазный переменный ток 380В, 50Гц

Скорость резки (циклов) 35 раз/минуту

Высота стола   800 мм

Максимальное раскрытие 100 мм

Максимальный ход 100 мм

Точность 0.03 мм

Вес 2500 кг

Тип резки: Работа с пресс-формой для точной высечки

Назначение: Используется для высечки натуральной кожи, микрофибры, пластиковых пленок PE/ PVC/PP и т.д., бумаги, поролона, губки EVA, нетканых материалов и других материалов, высечки прокладок.

Верхняя плита имеет зажимное приспособление для легкой установки высекального штампа. Гидравлическая система использует передовую, долговечную специальную схему и электрическую систему управления с высокой стабильностью, обеспечивающую сверхвысокую эффективность. Электронное позиционирование с точностью и управлением в 0.02 мм, точность кругового позиционирования 0.05 мм.

Система автоматического программирования PLC с человеко-машинным интерфейсом, интегрированное управление гидросистемой, оптическая защита.

Стандартные функции:

·         Подача материала

·         Высечка с резом по меткам

·         Намотка облоя (отходов материала)

·         Резка материала на подложке (гильотинный рез)

·         Намотка готовых высеченных изделий

Секция размотки, макс. ширина 650мм

Первая размотка: Вал 3 дюйма (пневматический), двигатель переменного тока (AC Motor), частотное управление.
Вторая размотка: Вал 3 дюйма (пневматический), тормоз на магнитном порошке (магнитопорошковый тормоз).

Рабочая ширина размотки: 650 мм, максимальный диаметр рулона — 600 мм, допустимая нагрузка — 136 кг.

Управление двумя тянущими роликами осуществляется серводвигателем. Тянущие ролики выполнены из резины, твердость составляет 75–80 единиц. Высота раскрытия роликов регулируется как минимум на 24 мм.

Основная машина — Зона высечки 650*600 мм

Гидравлическая машина с четырьмя направляющими колоннами (четырехколонная)

Максимальное усилие реза: 30 тонн

Защита от ударов (амортизация)

Освещение зоны высечки для удобства установки штампа и контроля процесса

Плоская рабочая зона для высечки: длина 600 мм, ширина 650 мм

Защитные световые завесы (лазерные барьеры безопасности) по четырем углам

Электронная система управления на базе ПЛК (PLC)

Сенсорный ЖК-экран, управление на базе компьютера

Парольная защита данных

Возможность сохранения заданных параметров

Все компоненты соответствуют стандарту безопасности CE, электронные компоненты имеют маркировку CE

Все параметры (длина размотки/реза, количество) можно задавать на сенсорном экране

Точность контроля глубины реза: 0.025 мм

Ход контролируется в пределах 90.6 мм

Установка высекального штампа
Оснащена зажимным и фиксирующим инструментом, позволяющим устанавливать штамп напрямую и затем фиксировать его, обеспечивая быструю смену штампа.

Комплект плит для штампа

Включает верхнюю и нижнюю режущие плиты

Плита штампа из нержавеющей стали, полированная, обеспечивает легкий контроль глубины реза, позволяет выполнять как поцелуйный (kiss cut), так и сквозной (through cut) рез

РЕЗАК (гильотинный)

Рабочая ширина: 650 мм

Управление работой резака осуществляется двигателем

Возможность перемещения вперед/назад для соответствия длине размотки за один цикл

Намотка готовых высеченных изделий, максимальная ширина 650 мм.

Конфигурация:

ПЛК (PLC) SIEMENS

Частотный преобразователь для двигателя SIEMENS

Защитная световая завеса    Тайвань

Главный серводвигатель с гидравлическим приводом Inovance

Соленоидный клапан Rexroth Германия

В стоимость включены пуско-наладочные работы
